S7-200 PLC的跳转与标号指令JMP、LBL

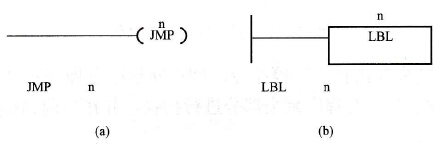

    跳转和标号指令由跳转条件、助记符JMP和标记号n(0～255)构成；标号指令由助记符LBL和标号n构成，如图3-102所示。
    图3-102    跳转与标号指令    (a)跳转指令；(b)标号指令    在程序执行时，可能会由于条件的不同，需要产生一些分支，这些分支程序的执行可以用跳转操作来实现。跳转操作是由跳转指令和标号指令两部分构成，跳转指令可以使程序流转到具体的标号(n)处，当使能输入有效时，跳转指令把程序跳转到同一程序指定的标号(n)处执行，使能输入无效时，程序顺序执行；标号指令LBL标记跳转目的的位置(n)。当这种执行跳转指令时，逻辑堆栈栈顶的值总是1。    跳转指令和标号指令必须配对同在主程序内或在同一子程序内、同一中断服务程序内，不可由主程序跳转到中断服务程序或子程序，也不可由中断服务程序或子程序跳转到主程序。
