S7-200 PLC的整数转换为ASCII码指令

    整数转换为ASCII码指令的梯形图由助记符(ITA)、使能输入端(EN)、整数输入端(IN)、格式输入端(FMT)和ASCII码输出端(OUT)构成；其语句表由操作码(ITA)、整数输入地址(IN)、ASCII码输出地址(OUT)和格式输入（FMT）构成，如图3-90 (a)所示。

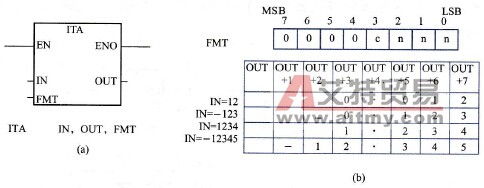

    图3-90    整数转换为ASCII指令及其FMT操作数、输出缓冲区    (a)整数转换为ASCII码的指令；(b) ITA指令的FMT操作数、输出缓冲区    整数转换为ASCII码指令可将整数转换为ASCII码。当EN=1时，可以将整数IN根据格式FMT要求转换成ASCII码，结果置于以OUT为起始地址的8个连续字节内。    注意，格式操作数FMT是一个字节，指定ASCII码字符串中分隔符的位置和表示方法，即指定小数点右侧的转换精度以及是否将小数点表示为逗号或点号。其中各位的含义如图3-90 (b)所示：①高四位必须是0；②指定整数和小数之间的分隔符（C=l用“，”；C=0用“．”）；③输出缓冲器总共为8字节（可表示8个ASCII码字符），输出缓冲器内小数点右侧的位数由n区指定，n区的有效范围为0～5，nnn=0则无小数，nnn>5为非法格式而无输出。图3-90 (b)中的FMT=3 (0011)，将整数(INT) -12345转换为ASCII码-12.345。    输出缓冲区格式化的规则：①正值不带符号写入缓冲区；②负值带负号写入输出缓冲区；③对小数点左边的无效零进行删除处理；④在缓冲区中数值采用右对齐格式。    数据范围：    1) 整数IN：VW、IW、QW、MW、SW、SMW、LW、AIW、T、C、AC、 常数、*VD、*AC. *LD。    2)格式FMT：VB、IB、QB，MB、SMB、LB、AC、SB、常数、*VD、*AC、*LD。    3) ASCII码OUT: VB、IB、QB、MB、SMB、LB、SB、*VD、*AC、*LD。
