S7-200 PLC的段码指令

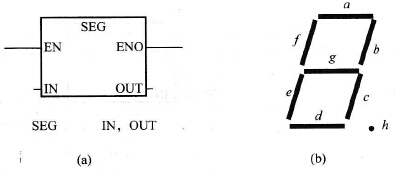

    段码指令的梯形图由助记符( Segment，SEG)、使能输入端(EN)、字节数据输入端(IN)和段码输出端(OUT)构成；其语句表由操作码( SEG)、字节数据输入(IN)和段码输出(OUT)构成，如图3-85 (a)所示。

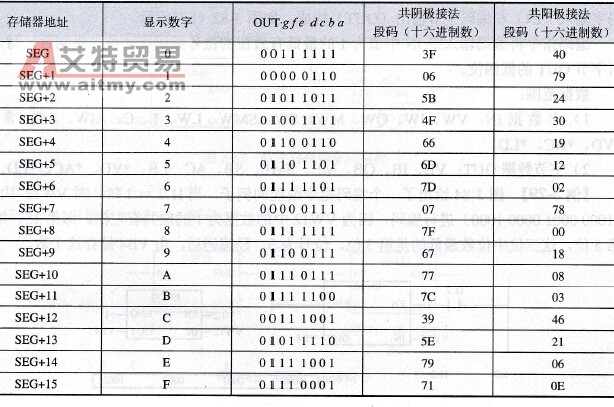

    图3-85    段码指令与LED数码显示器    (a)段码指令；(b) LED数码显示器    段码指令可以将字节数据转换成七段段码输出，当转换允许时，把输入字节数据IN低四位的有效值转换成七段显示码，结果传送到OUT中。    数据范围：    1)字节数据IN：VB、IB、QB、MB、SMB、SB、AC、LB、常数、*VD、*AC、*LD。    2)段码数据OUT: VB、IB、QB、MB、SMB、SB、AC、LB、*VD、*AC、*LD。    通常使用的LED是由7个发光二极管排列成的，七段LED的阳极连在一起称为共阳极接法，而阴极接在一起的称为共阴极接法。每段LED的笔画分别称为a、b、c、d、e、f、g，另外有一段构成小数点，如图3-85 (b)所示。每个七段显示码占用一个字节，用它显示一个字符，如74LS48或CD4511可以把8421编码的十进制译成七段a、b、c、d、e、f、g输出，用以驱动共阴极LED。LED数码显示器共阴极和共阳极段码见表3-15。    表3-15    LED数码显示器共阴极和共阳极段码

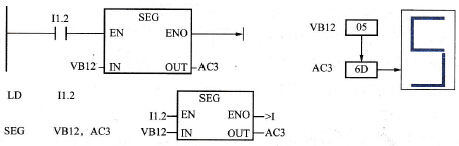

    【例3-30】 图3-86是一个段码指令编程的例子，当I1.2 =1时启动段码指令，VB12中的数值(0～15)被译成点亮七段显示器的数据，利用这个数据可以驱动七段显示器。如图中原VB12中的内容为05，执行段码指令以后，在OUT单元(AC3)中被译成0110 1101 (6D)，该信号可以使七段显示器点亮“5”。
    图3-86    段码指令的工作原理
