S7-200 PLC的搜索表中数据项指令

    搜索表中数据项指令的梯形图由运算符( TBL_FIND)、使能信号(EN)、搜索表( TBL)、给定值(PTN)、搜索表中数据开始项(INDX)、搜索条件(CMD)构成；其语句表由操作码( FND)加搜索条件(=、<>、<、>)、搜索表( TBL)、给定值(PTN)、搜索表中数据开始项（INDX）构成，如图3-93 (e)所示。    在搜索表中数据项指令梯形图中，当EN=1时，从搜索表TBL中由INDX设定的数据开始项开始，依据给定值PTN和搜索条件CMD（值为1表示等于，值为2表示不等于，值为3表示小于，值为4表示大于）进行搜索，每搜索一个数据项，INDX自动加1；如果找到一个符合条件的数据项，则INDX指向表中该数据的编号(区域为0～99)；如果一个符合条件的数据项也找不到，则INDX的值等于数据表的长度EC；为了搜索下一个符合条件的数据项，在再次使用TBL_FIND指令之前，必须先将INDX加1。在语句表中，从搜索表TBL中，由INDX设定的数据开始项开始，依据给定值PTN和搜索条件(=、<>、<、>)进行搜索，搜索过程同上所述。    数据范围：    (1)数据TBL: VW、IW、QW、MW、SMW、T、C、*VD、*AC、*LD。    (2)数据PTN：VW、IW、QW、MW、SMW、AIW、LW、T、C、AC、常数、*VD、*AC、*LD。    (3)数据INDX:VW、IW、QW、MW、SMW、LW、T、C、AC、*VD、*AC、*LD。    (4)数据CMD：1～4，1表示=、2表示<>、3表示<、4表示>。    【例3-37】 图3-98给出了一个搜索表中数据项指令的编程例子，当I1.2 =1时，FND指令开始查找数据表中等于16#3625的数据(CMD=1)。TBL的数据为VW62，从VW64单元开始即为表中数据。实际上表中共有6项数据，VW62的内容为EC（此例EC =6）。    如果将LW10置0，表示从头查找；当I1.2=1时，从头搜索表中含数值为16#3625的数据项，搜索完之后LW10中的数据为2，表明找到一个数据，位置在VW68;如果继续往下查找，可以令LW10数据加1，再进行一次搜索，搜索完之后LW10中的数据为4，表明又找到一个数据，其位置在VW72，再继续搜索，令LW10中的数据加1，搜索完之后LW10的数据为5 (EC)，搜索结束。

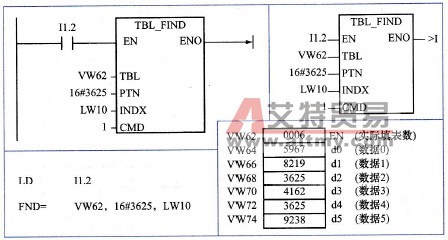

    图3-98    搜索表中数据项指令的工作原理
