S7-200 PLC的译码、编码指令

    译码、编码指令如图3-82所示。

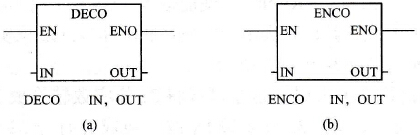

    图3-82    译码、编码指令    (a)译码指令；(b)编码指令    (1)译码指令。译码指令的梯形图由助记符(Decode，DECO)、使能输入(EN)、译码字节输入端(IN)和译码字输出端(OUT)构成；其语句表由操作码(DECO)、译码字节输入(IN)和译码字输出(OUT)构成，如图3-82 (a)所示。    译码指令可根据译码输入字节IN的低四位（半个字节）的二进制值所对应的十进制数(0～15)所表示的位号，置输出字OUT的相应位为1，而OUT的其他位置零。    数据范围：    1)字节数据IN：VB、IB、QB、MB、SMB、AC、常数、LB、*VD、*AC、*LD。    2)字数据OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、AC、常数、*VD、*AC、*LD。    【例3-28】如图3-83所示，AC3中存放错误码5，译码指令使VW100的第5位置1，其他位置零。

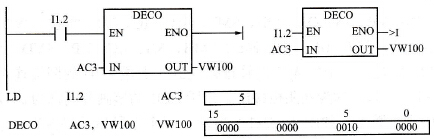

    图3-83    译码指令的工作原理    (2)编码指令。编码指令的梯形图由助记符(Encode，ENCO)、使能输入端(EN)、编码字输入端(IN)和编码字节输出端(OUT)构成；其语句表令由操作码(ENCO)、编码字输入(IN)和编码字节输出(OUT)构成。如图3-82 (b)所示。    编码指令将编码输入字IN中值为1的最低有效位的位号编码成4位二进制数，写入输出字节OUT的低四位。    数据范围：    1)字数据IN：VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、常数、*VD.、*AC、 *LD。    2)字节数据OUT: VB、IB、QB、MB、SMB、SB、AC、LB、*VD、*AC、*LD。    【例3-29】图3-84给出了一个编码指令编程的例子，当I1.2 =1时，对VW12中内容(1000 0001 0000 1000)进行编码，因为VW12中的数据为1的位共有三位，即第15、第8、第3位，这三位中位数最低的是第3位，位号为3。经编码后，由VB4储存这个数。

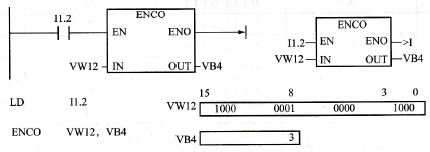

    图3-84    编码指令的工作原理
