S7-200 PLC的存储器填充指令

    存储器填充指令FILL (Memory Fill)的梯形图由助记符(FIIL_N)、使能信号(EN)、输入值(IN)、字节型整数(N,1～255)和填充输出起始字型地址(OUT)构成；其语句表由操作码( FIIL)、填充输出起始字型地址(OUT)和表示连续字型输出的字节型整数N构成，如图3-93 (d)所示。    存储器填充指令用输入值(IN)填充从输出OUT开始的N个字的内容(N为1N 255的字节型整数)。    【例3-36】 如图3-97所示，执行FILL指令后，VW100、VW102、VW104、VW106、VW108、VW110、VW112、VW114、VW116、VW118均被清零。

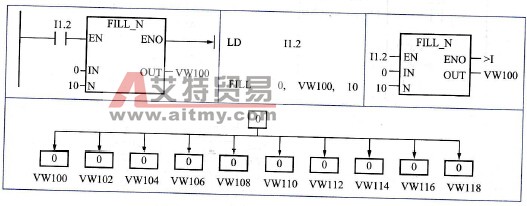

    图3-97    存储器填充指令的工作原理
