S7-200 PLC的后进先出指令

    后进先出指令的梯形图由运算符( LIFO)、使能输入端(EN)、数据(DATA)、数据表( TBL)构成；其语句表由操作符(FIFO)、字型数据(DATA)、数据表(TABLE)构成，如图3-93 (c)所示。    后进先出指令允许执行时，将表TBL（或TABLE）的最后一个数据项剪切并将它送到DATA指定的存储单元中，同时EC的值减1。    数据范围：    (1)数据data: VW、IW、QW、MW、SW、SMW、LW、T、C、AQW、AC、#VD、*AC、*LD。    (2)数据TBL: VW、IW、QW、MW、SW、SMW、LW、T、C、*VD、*AC、*LD。    【例3-35】 图3-96给出了一个后进先出指令的编程例子，当I1.2=1时，以VW40为起始地址的表(TBL)中的数据d0、d1、d2中的第3项d2被移到VW80（即DATA）中，这时最大填表数TL未变(TL=6)，实际填表数EC减1(EC=2)，表中的数据项由d0、d1、d2变为d0、d1，而且现在d0、d1的地址与执行LIFO指令前的地址相同。

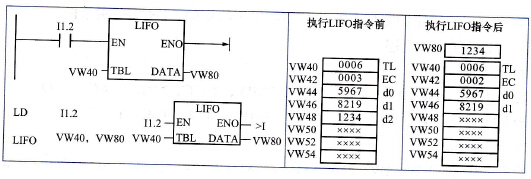

    图3-96    后进先出指令的工作原理
