S7-200 PLC的整数与双字整数的互转

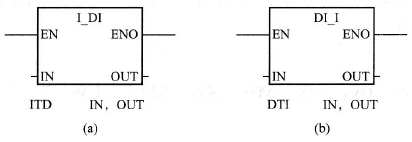

    整数与双字整数的互转指令如图3-79所示。
    图3-79    整数与双字整数的互换指令    (a)整数转换成双字整数指令；(b)双字整数转换成整数指令    (1)整数转换成双字整数指令。整数转换成双字整数指令的梯形图由助记符(I_DI)、使能输入(EN)、整数输入端(IN)和双字整数输出端(OUT)构成；其语句表由操作码(ITD)、整数输入(IN)和双字整数输出(OUT)构成，如图3-79 (a)所示。    整数转换成双字整数指令可以将整数转换成双字整数，并进行符号扩展，当转换允许时，整数IN被转换成有符号双字整数，结果传送到OUT中。    数据范围：    1) 整数IN: VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、 常数、*VD、*AC、*LD。    2)双字整数OUT: VD、ID、QD、SD、SMD、AC、LD、*VD、*AC、*LD。    欲将整数转换为实数，可先用ITD指令把整数转换为双字整数，然后再用DTR指令把双字整数转换为实数。    (2)双字整数转换成整数指令。双字整数转换成整数指令的梯形图由助记符(DLI)、使能输入(EN)、双字整数输入端(IN)和整数输出端(OUT)构成；其语句表由操作码( DTI)、双字整数输入端(IN)和整数输出端(OUT)构成，如图3-79 (b)所示。    双字整数转换成整数指令可以将双字整数转换成整数，如果要转换的数据太大，则溢出位被置位且输出保持不变，当转换允许时，双字整数IN被转换成整数，结果传送到OUT中。    数据范围：    1)双字整数IN: VD、ID、QD、MD、SD、SMD、AC、LD、HC、 常数、*VD、*AC、*LD。    2)整数OUT: VW、IW、QW、MW、SW、SMW、LW、T、C、AC、*VD、*AC、*LD。
