S7-200 PLC的先进先出指令

    先进先出指令的梯形图由运算符( FIFO)、使能信号(EN)、数据(DATA)、数据表( TBL)构成；其语句表由操作符(FIFO)、字型数据(DATA)、数据表(TABLE)构成，如图3-93 (b)所示。    先进先出指令允许执行时，将表TBL的第一个数据项（不是第一个字）移出，并将它送到DATA指定的存储单元中，表中其余的数据项都向前移动一个位置，同时EC的值减1。    数据范围：    (1)数据data: VW、IW、QW、MW、SW、SMW、LW、T、C、AQW、AC、*VD、*AC、*LD。    (2)数据TBL:VW、IW、QW、MW、SW、SMW、LW、T、C、*VD、*AC、*LD。    【例3-34】 图3-95给出了一个填表指令的编程例子，当I1.2 =1时，以VW40为起始地址的表( TBL)中的数据d0、d1、d2中的第1项d0被移到VW80（即DATA）中，这时最大填表数TL未变(TL =6)，实际填表数EC减1（EC=2），表中的数据项由d0、d1、d2变为d0、d1，只不过现在的d0、d1的地址与执行FIFO指令前的地址已不同。

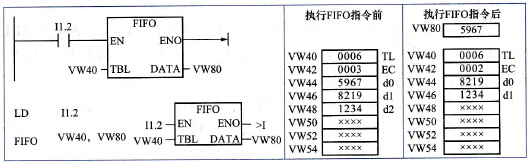

    图3-95    先进先出指令的工作原理
