S7-200 PLC的字节与整数的互转

    字节与整数的互转指令如图3-78所示。

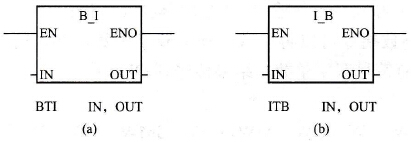

    图3-78    字节与整数的互换指令    (a)字节转换成整数指令；(b)整数转换成字节指令    (1)字节转换成整数指令。字节转换成整数指令的梯形图由助记符(B_I)、使能输入(EN)、字节输入端(IN)和整数输出端(OUT)构成；其语句表由操作码(BTI)、字节输入(IN)和整数输出(OUT)构成，如图3-78 (a)所示。    字节转换成整数指令可以将字节转换成整数，由于字节是没有符号的，故无需进行符号扩展，当转换允许时，字节IN被转换成整数，结果传送到OUT中。    数据范围：    1)字节IN: VB、IB、QB、MB、SB、SMB、LB、常数、*VD、*AC、*LD。    2)整数OUT: VW、IW、QW、MB、SW、SMW、LW、T、C、AC、*VD、*AC、*LD.    (2)整数转换成字节指令。整数转换成字节指令梯形图由助记符(I_B)、使能输入(EN)、整数输入端(IN)和字节输出端(OUT)构成；其语句表由操作码(ITB)、整数输入(IN)和字节输出(OUT)构成，如图3-78 (b)所示。    整数转换成字节指令可以将整数转换成字节，当整数不在0～255范围内时，会有溢出（SMl.1被置位），且输出不变，当转换允许时，整数IN被转换成字节，结果传送到OUT中。    数据范围：    1) 整数IN: VW、IW、QW、MB、SW、SMW、LW、T、C、AIW、AC、 常数、*VD、*AC、*LD。    2)字节OUT: VB、IB、QB、MB、SMB、AC、LB、*VD、*AC、*LD。
