S7-200 PLC的向表添加数据指令

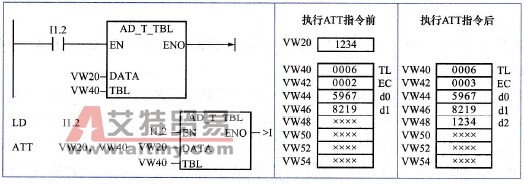

    向表添加数据（填表）指令的梯形图由运算符( Add To Table，AD_T_TBL)、使能信号(EN)、数据(DATA)、数据表(TBL)构成；其语句表由操作码(Add To Table，ATT)、数据(DATA)、数据表(TBL)构成，如图3-93 (a)所示。    向表添加数据指令可用于向表中添加数据。当EN=1时，将一个数据DATA添加到表TBL的末尾。TBL表中第一个字表示最大允许长度(TL)；表的第二个字表示表中现有的数据项的个数(EC)，每次将新数据添加到表中时，EC的数值自动加1。    数据范围：    (1)数据DATA：VW、IW、QW、MW、SM、SMW、LW、T、C、AIW、AC、常数、*VD、*AC、*LD。    (2)数据TBL: VW、IW、QW、MW、SM、SMW、LW、T、C、*VD、*AC、*LD。    【例3-33】图3-94给出了一个填表指令的编程例子，当I1.2 =1时，VW20中的数据1234被填到表的最后(d2)，这时最大填表数TL未变(TL =6)，实际填表数EC加1(EC=3)，表中的数据项由d0、dl变为d0、dl、d2。
    图3-94    向表添加数据指令的工作原理
