S7-200 PLC的BCD码与整数的互转

    BCD (Binary-Coded Decimal)码又叫8421码，也称二进制编码的十进制数。就是将十进制的数以8421的形式展开成二进制，用4位二进制码的组合代表十进制数的0，1，2，3，4，5，6，7，8，9十个数符，BCD码遇1001就产生进位。    BCD码与整数的互转指令如图3-77所示。

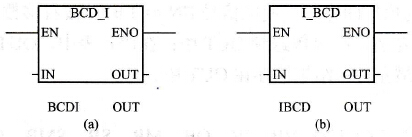

    图3-77    BCD码与整数的互转指令    (a) BCD码转整数指令；(b)整数转BCD码指令    (1) BCD码转换为整数指令。BCD码转换成整数(Integer)指令的梯形图由指令助记符( BCD_I)、使能信号(EN)、BCD码输入端(IN)和整数输出端(OUT)构成；其语句表由操作码( BCDI)、BCD码输入(IN)和整数输出(OUT)构成，如图3-77 (a)所示。    BCD码转换成整数指令可以将0～9999范围内的BCD码转换成整数，当转换允许时，BCD码IN被转换成整数，结果传送到OUT中；若是语句表，则BCD码OUT被转换成整数，结果保存在OUT中。    数据范围：    1) BCD码IN: VW、IW、QW、MW、SW、SMW、LW、T、C、AC、AIW、 常数、*VD、*AC、*LD，    2)整数OUT:VW、IW、QW、MW、SW、SMW、LW、AC、LD、*VD、*AC、*LD。    (2)整数转换为BCD码指令。整数转换成BCD码指令的梯形图由助记符(I_BCD)、使能信号(EN)、整数输入端(IN)和BCD码输出端(OUT)构成；其语句表由操作码(IBCD)和BCD码输出端(OUT)构成，如图3-77 (b)所示。    整数转换成BCD码指令可以将0～9999范围内的整数转换成BCD码，当转换允许时，整数IN被转换成BCD码，结果传送到OUT中；若是语句表，则整数OUT被转换成BCD码，结果保存在OUT中。    数据范围：    1) 整数IN: VW、IW、QW、MW、SW、SMW、LW、T、C、AC、AIW、 常数、*VD、*AC、*LD。    2) BCD码OUT: VW、IW、QW、MW、SW、SMW、LW、AC、LD、*VD、*AC、*LD。
