S7-200 PLC的实数转换为ASCII码指令

    实数转换为ASCII码指令的梯形图由助记符(RTA)、使能输入(EN)、实数输入端(IN)、格式输入端(FMT)和ASCII码输出端(OUT)构成；其语句表由助记符( RTA)、实数输入地址(IN)、ASCII码输出地址(OUT)和格式输入( FMT)构成，如图3-92 (a)所示。

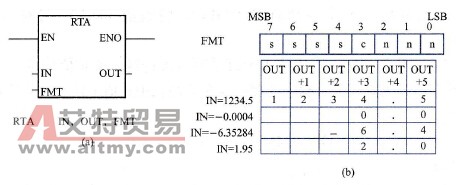

    图3-92    实数转换为ASCII码指令及其FMT操作数、输出缓冲区    (a)实数转换为ASCII码的指令；(b)RTA指令的FMT操作数、输出缓冲区    实数转换为ASCII码指令可将实数转换为ASCII码。当EN=1时，可将输入端IN的实数(REAL)根据格式FMT要求转换成ASCII码字符串，结果置于以OUT为起始地址的3～15个连续字节内。    RTA指令的FMT操作数、输出缓冲区如图3-92 (b)所示，FMT操作数占用一个字节，高四位ssss区的值指定输出缓冲区的大小（3～15个字节）；规定输出缓冲区的大小应大于输入实数小数点右边的位数，如实数-6.35284，小数点右边有5位，ssss应大于5，至少为6，即输出缓冲区应至少为6个字节；C位及nnn区的值的定义与ITA指令相同。    输出缓冲区格式化的规则：①ITA指令输出缓冲区格式化的4条规则都适用；②转换前，若实数的小数部分的位数大于nnn区的值，则用四舍五人的方法删去多余的小数部分；③输出缓冲区的大小必须不小于3个字节，还要大于输入实数小数点右边的位数。    在图3-92 (b)中，指令格式操作数(FMT)的高四位取ssss=0110，缓冲区的大小是6个字节；FMT的低四位取C=0、nnn=001。那么格式化的数据格式是：用小数点作为整数和小数之间的分割符；小数点右边留一位数字。实数-6.35284的小数部分有5位，多于nnn区的值001，用四舍五人的方法删去多余的4位，转换结果为-6.4。    数据范围：    1)实数IN: VD、ID、QD、MD、SD、SMD、LD、AC、常数、*VD、*AC、*LD。    2)格式FMT: VB、IB、QB、MB、SMB、LB、AC、常数、*VD、*AC、SB、*LD。    3) ASCII码OUT: VB、IB、QB、MB、SMB、LB、*VD、*AC、SB、*LD.
