S7-200 PLC的双字整数转换为ASCII码指令

    双字整数转换为ASCII码指令的梯形图由助记符(DTA)、使能输入(EN)、双整数输入端(IN)、格式输入端(FMT)和ASCII码输出端( OUT)构成；其语句表由操作码(DTA)、双整数输入地址(IN)、ASCII码输出地址(OUT)和格式输入(FMT)构成，如图3-91所示。

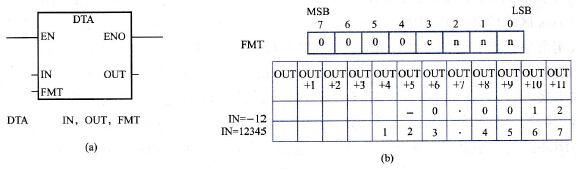

    图3-91    双字整数转换为ASCII码指令及其FMT操作数、输出缓冲区    (a)双字整数转换为ASCII码的指令；(b) DTA指令的FMT操作数、输出缓冲区    双字整数转换为ASCII码指令可将双字整数转换为ASCII码。当EN=1时，可将双字整数IN根据格式FMT要求转换成ASCII码，结果置于以OUT为起始地址的12个连续字节内。    DTA指令的输出缓冲区为12个字节，指令格式操作数(FMT)的定义和输出缓冲区格式化的规则与ITA指令相同。在图3-91 (b)中，指令格式操作数FMT=4 (0100)、C=0、nnn=100（二进制），采用小数点作为整数和小数之间的分割符，小数点右边有4位数字。    数据范围：    1)双字整数IN：VD、ID、QD、MD、SD、SMD、LD、HC、常数、AC、*VD、*AC、*LD。    2)格式 FMT: VB、IB、QB、MB、SMB、LB、AC、常数、 *VD、*AC、SB、*LD。    3) ASCII码 OUT: VB、IB、QB、MB、SMB、LB、*VD、*AC、SB、*LD。
