S7-200 PLC的PTO/PWM控制寄存器

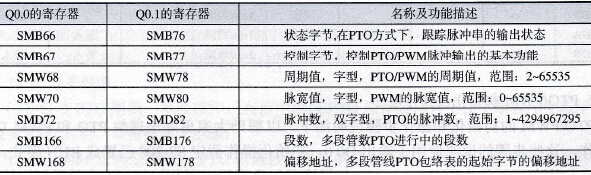

    表3-39和表3-40从不同角度介绍用于控制PTO/PWM操作的寄存器，表3-41可以作为快速参考，确定放人PTO/PWM控制寄存器中的值，启动要求的操作。对PTO/PWM 0使用SMB67；对PTO/PWM 1使用SMB77。如果要装入新的脉冲数(SMD72或SMD82)、脉冲宽度(SMW70或SMW80)或周期(SMW68或SMW78)，应该在执行PLS指令前装入这些值至控制寄存器；如果要使用多段脉冲串操作，在使用PLS指令前也需要装入包络表的起始偏移量(SMW168或SMW178)和包络表的值。    表3-39    控制PTO/PWM寄存器的分配

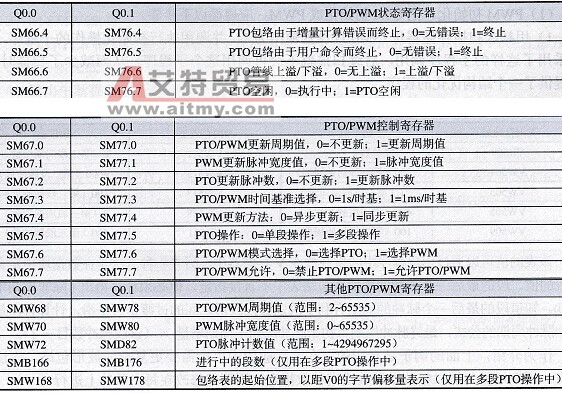

    表3-40    控制PTO/PWM操作的寄存器

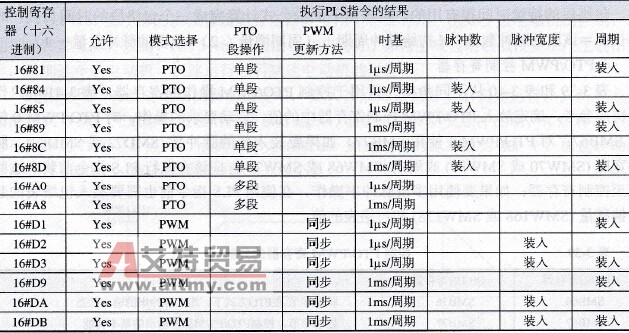

    表3-41    PTO/PWM控制字节编程参考
