S7-200 PLC的高速计数器的控制字和状态字

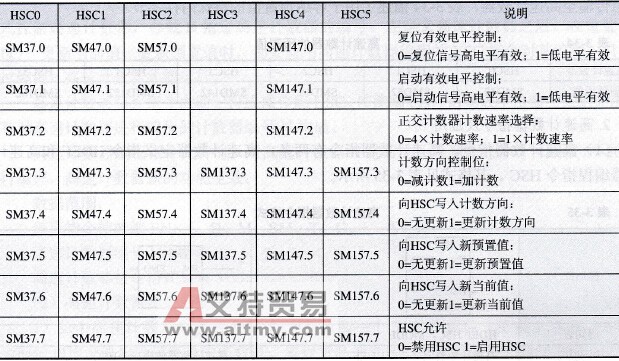

    定义了计数器和工作模式之后，还要设置高速计数器的有关控制字节。每个高速计数器均有一个控制字节，它决定了计数器的计数允许或禁用，方向控制（仅限模式0、1和2）或对所有其他的模式初始化计数方向、装载当前值和预置值。高速计数器的控制字节每个控制位的说明见表3-31。    表3-31    高速计数器的控制字节每个控制位的说明

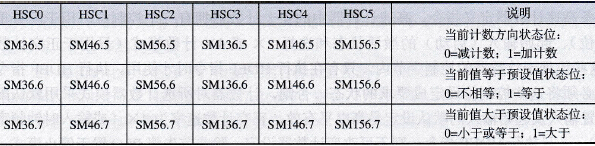

    每个高速计数器都有一个状态字节，该字节的每一位都反映了这个计数器的工作状态，状态位表示当前计数方向以及当前值是否大于或等于预置值。各个高速计数器状态字节的状态位SM36.0～SM36.4 (HSC0)、SM46.0～SM46.4 (HSC1)、SM56.0～SM56.4 (HSC2)、SM136.0～SM136.4 (HSC3)、SM146.0～SM146.4 (HSC4)、SM156.0～SM156.4 (HSC5)未使用，其余状态见表3-32，描述了当前计数方向和当前值是否等于预设值以及当前值是否大于预设值。    表3-32    高速计数器状态字节的状态位
