S7-200 PLC高速计数器输入端的连接技术方法

    S7-200系列PLC设计了高速计数功能(HSC)，其计数自动进行，不受扫描周期的影响，最高计数频率取决于CPU的类型，CPU22x系列最高计数频率为30kHz，用于捕捉比CPU扫描更快的事件，并产生中断，执行中断程序，完成预定的操作。高速计数器在程序中使用时的地址编号用HCn来表示（在非正式程序中有时用HSCn表示），HC (HSC)表示编程元件名称为高速计数器，n为编号。    对不同型号的PLC主机，高速计数器的数量与编号范围表见表3-27。    表3-27    高速计数器的数量与编号范围

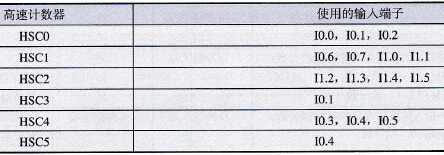

    每个高速计数器对它所支持的时钟、方向控制、复位和启动都有专用的输入点，通过中断控制完成预定的操作。高速计数器专用输入点见表3-28。    注意：同一个输入端不能用于两种不同的功能。但是高速计数器当前模式未使用的输入端均可用于其他用途，如作为中断输入端或作为数字量输入端。    表3-28    高速计数器专用的输入点

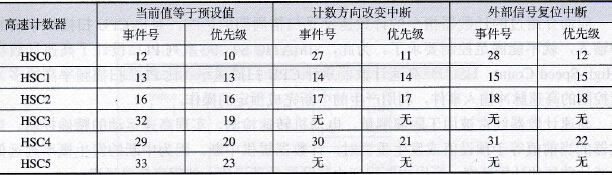

    全部计数器模式均支持当前值等于预设值中断，使用外部重置输入的计数器模式支持外部重置被激活中断，除模式0、1、2以外的全部计数器模式均支持计数器方向改变中断。可以单独启动或关闭这些中断，使用外部重置中断时，不要装载新当前数值，或者在该事件的中断程序中先关闭再启动高速计数器，否则将引起CPU发生严重错误。每个高速计数器的3种中断的优先级由高到低，各个高速计数器引起的中断事件见表3-29。    表3-29    各个高速计数器引起的中断事件
