S7-200 PLC网络读、写的几点补充

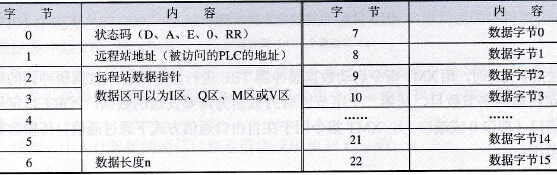

    (1)关于网络读和网络写的说明。远程地址为存取数据的PLC的地址，数据指针为指向PLC内数据的间接指针，数据长度为存取数据的字节长度(1～16)，接收或传输数据区域为1～16字节。对于NETR指令，此数据区是指执行NETR后存储从远程站读取的数据的区域；对于NETW指令，此数据区是指执行NETW前存储发送至远程站的数据区域。   表TBL有23个字节：字节0为状态码，字节1为远程站地址（被访问的PLC的地址），字节2、3、4、5为远程站的数据指针（数据区可以为I区、Q区、M区或V区）；字节6为数据长度；字节7、8～22为数据字节。网络读写指令数据表见表3-24。    表3-24    网络读写指令数据表
    其中状态码字节0的分配：第7位用D表示，第6位用A表示，第5位用E表示，第4位用0表示，低4位用RR表示（为错误码）。则有：    D-操作完成状态：D=0时，未完成；D=1时，完成。    A-操作有效状态：A=0时，无效；A=1时，有效，操作已被排队。    E-错误状态：E=0时，无错误；E=1时，操作返回一个错误。    0-无效位。    RR =0表示无错误；RR =1表示超时错误：远程站无响应；RR =2表示接收错误：回答存在奇偶、帧或校验和错误；RR =3表示脱机错误：重复站地址或失败硬件引起冲突；RR =4表示对溢出错误：多于8个NETR/NETW方框被激活；RR =5违反协议：未启动SMB30内的PPI（主）试图执行NETR/NETW; RR =6表示非法参数：NETR/NETW表包含非法参数或无效数值；RR=7表示无资源：远程扩展忙（正在进行上装或下载操作）；RR =8表示第7层错误：违反应用协议；RR =9表示信息错误：数据地址错误或数据长度不正确；A～F未用：为将来的使用保留。    (2)关于网络读和网络写的限制。可在程序内使用任意数目的NETR/NETW指令，但在任意时刻最多只能有8个NETR及NETW指令处于激活状态，例如可以在给定S7-200内任意时刻有4个NETR及4个NETW指令、或2个NETR及6个NETW指令处于激活状态。    (3)网络读／写编程步骤。    1)建立通信网络（主站／从站）。    2)建立网络读／写表(TBL)。    3)编写网络读／写指令( NETR/NETW)。
