S7-200 PLC的高速计数器指令

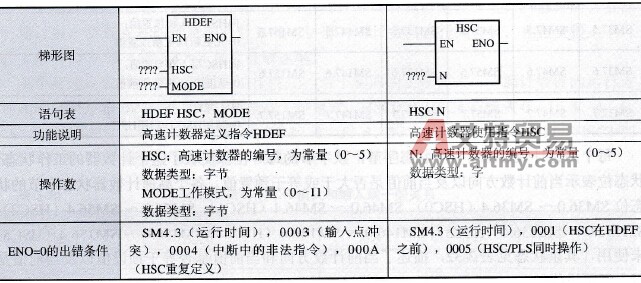

    高速计数器指令有两条：高速计数器定义指令HDEF和高速计数器编程指令HSC。其格式见表3-35所示。    表3-35    高速计数器指令格式
    1)高速计数器定义指令HDEF用来指定高速计数器(HSC x)的工作模式。选择了工作模式即选择了高速计数器的输入脉冲、计数方向、复位和启动功能。每个高速计数器只能用一条高速计数器定义指令。高速计数器中的4个计数器拥有三个控制位，用于配置重置（复位）、起始输入（启动）的激活状态和选择1×或4×计数模式（只用于正交计数器）。这些位处于计数器的控制字节内，只有在执行HDEF指令时才使用。执行HDEF指令之前，必须将这些控制位设定成要求的状态，否则，计数器对所选计数器模式采用默认配置。重置输入及起始输入的默认设定是高电平有效，正交计数速率为4×（或输入时钟频率的4倍）。一旦执行HDEF指令，则不可改变计数器设定，除非首先将PLC置于停止模式。    高速计数器定义指令由助记符或操作码HDEF、使能端EN（语句表中由前一条语句决定）、编号HSC、工作模式MODE构成。    高速计数器定义指令允许时，计数器号HSC及工作模式MODE被确定，须注意的是HDEF指令只能用一次（如对某高速计数器执行两次HDEF指令，将产生运行错误而且不会改变第一次执行HDEF指令后对计数器的设定），HSC的编号和HDEF的编号要符合表3-30的规定。    数据范围：    高速计数器使能端EN：I、Q、M、SM、T、C、V、S、L。    高速计数器编号HSC:常数0、1、2、3、4、5。    高速计数器工作模式MODE:常量0、1、2、3、4、5、6、7、8、9、10、11。    2)高速计数器编程指令HSC，根据高速计数器控制位的状态HDEF指令指定的工作模式控制高速计数器，参数N指定高速计数器的编号。在定义高速计数器之后，在重置（复位）、更新当前值、更新预置值时，都要应用高速计数器编程的HSC指令对其编程，只有经过编程，高速计数器才能运行。    高速计数器编程指令由助记符或操作码HSC、使能端EN（语句表中由前一条语句决定）和对高速计数器进行编程的计数器编号N构成。    高速计数器编程指令允许时，对高速计数器N进行的一系列新操作，可用被S7-200进行编程，高速计数器新的功能生效。    数据范围：    编程指令使能端EN：I、Q、M、SM、T、C、V、S、L。    高速计数器编号N:常数0、1、2、3、4、5。    高速计数器指令格式见表3-35。
