S7-200 PLC的关于通信协议

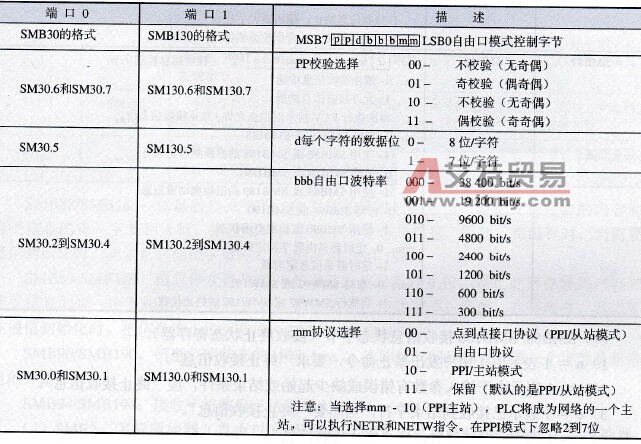

    (1)通信协议控制：特殊内存字节SMB30控制通信口0的自由口通信；特殊内存字节SMB130控制通信口1的自由口通信。使用SMB30和SMB130可以选择自由口或系统通信协议。    (2) SMB30/SMB130控制字。通信口工作模式SMB30/SMB130各位的定义见表3-21。    表3-21    通信口工作模式SMB30/SMB130各位的定义
    1) SM30.7、SM30.6/SM130.7//130.6=pp进行奇偶选择：00 =无奇偶；01=偶奇偶；10 =无奇偶；11=奇奇偶。    2) SM30.5/SM130.5 =d表示各字符的数据位：0-8位／字符；1=7位／字符。    3) SM30.4、SM30.3、SM30.2/ SM130.4、SM130.3、SM130.2 = bbb选择自由口波特率：000=38400 biUs; 001=19200 biUs; 010=9600 bit/s; 011 = 4800 bit/s; 100 = 2400 bit/s; 101=1200 bit/s; 110=600 bit/s; 111 = 300 bit/S。    4) SM30.1、SM30.0/ SM130.1、SM130.0 = mm选择通信协议：00 = PPI从站棋式；01=自由口协议；10 = PPI主站模式；11=保留。（注意，选择代码mm = 10为PPI主站模式时，CPU成为网络上的主站，并允许执行网络读NETR及网络写NETW指令；在PPI模式下，位2～7被忽略）。
