S7-200 PLC的中断程序编程步骤

    (1)建立中断程序INT_n（和建立子程序的方法相同）。    (2)在中断程序INT_n中编写其应用程序。    (3)编写中断连接指令ATCH。    (4)允许中断ENI。    (5)如果需要，编写中断分离指令DTCH。    【例3-40】 编程完成采样工作，要求每10ms采样一次。    分析：每10ms采样一次，需用定时中断，查表3-18可知，定时中断0的中断事件号为10。因此在主程序中将采样周期(10ms)即定时中断的时间间隔写入定时中断0的特殊存储器SMB34，并将中断事件10和INT_0连接，全局开中断。在中断程序0中，将模拟量输入信号读人，运用中断设置模拟量采样周期的程序如图3-111所示。

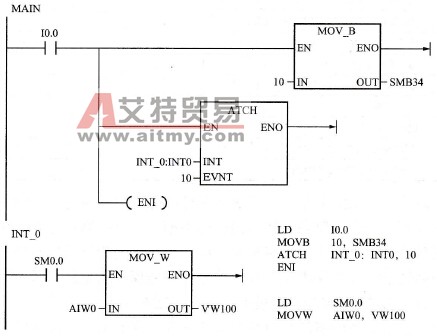

    图3-111    运用中断设置模拟量采样周期的程序
