CP1H系列PLC CX-Programmer编程软件程序的编辑

    ①对象的删除、复制与粘贴。选中某对象，操作“Del”键可删除该对象，操作“Ctrl+C”键可复制该对象，将光标移到某处后操作“Ctrl+V”键可将复制的对象粘贴到该处。在某对象上单击右键弹出如图4-19所示的菜单，利用该菜单同样可对选中对象进行删除、复制与粘贴等操作。    ②增加段。如果编写的程序很长，可以分成几段编写。若将整个程序比作一本书，段相当于书中的章，程序默认为一段，如果需要增加段，可在工程区的“新程序1”上单击右键，弹出如图4-20 (a)所示的菜单，选择其中的“插入段”，即插入一个“段2”，如图4-20 (b)所示，双击“段2”，编程区即切换成段2，如图4-20 (c)所示。    当一个程序切分成多个段程序时，PLC会按工程区中的段程序的排列顺序（从上往下）依次执行，改变段程序的上下排列顺序可以改变其执行的先后顺序。在工程区选中某段，单击右键会出菜单，从中选择“上移”或“下移”可将选中段上移或下移。

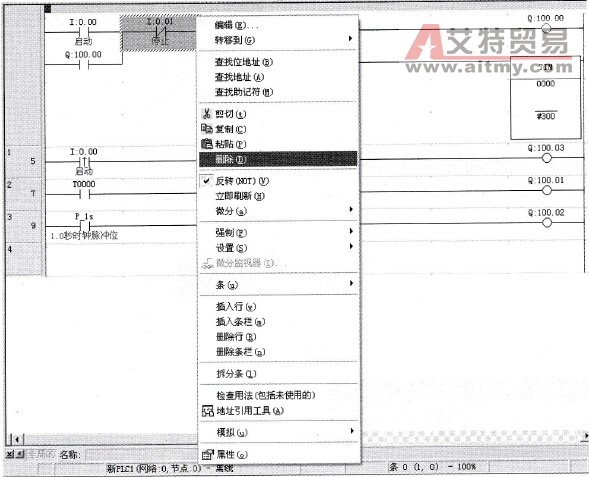

    图4-19    对象操作右键菜单

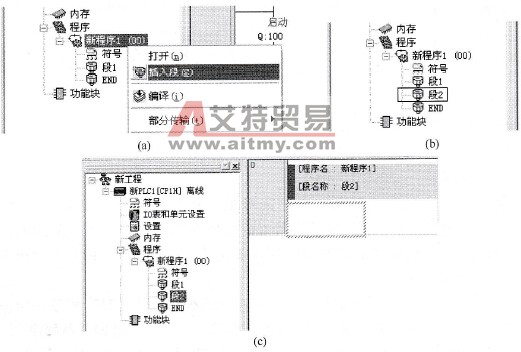

    图4-20    增加段    ③编辑注释。程序中的注释包括程序注释、段注释、条注释和元件注释。如果将整个程序比作一本书，程序注释相当于整个书的说明，段注释相当于每章的说明，条注释相当于每节的说明，元件注释相当于每个词句的说明。程序的注释不会传送给PLC，即可以不编写程序的注释，但为了阅读程序方便，建议编写程序重要部分的注释。    a．程序注释。双击编程区左上方的“程序名”文字，弹出如图4-21 (a)所示的对话框，输入程序注释内容，回车后即给整个程序增加了注释，如图4-21 (b)所示。

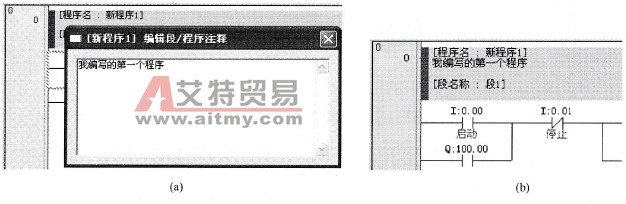

    图4-21    编写程序注释    b．段注释。如果编写的程序很长，可以分成几段编写。程序默认为一段，如果需要增加段，双击程序名下方的“段名称”，输入段注释内容，回车后即给整个当前段增加了注释，如图4-22所示。
    图4-22    编写段注释    c．条注释。双击编程区条程序左方的方块，弹出如图4-23 (a)所示的对话框，输入条程序注释内容，回车后即给条程序增加了注释，如图4-23 (b)所示，再用同样的方法给其他的条添加注释，如图4-23 (b)所示。    d．元件注释。在输入元件过程中会弹出要求填写注释的对话框，填写元件注释后，程序中所有相同编号的元件都会出现相同的注释，如图4-23 (b)中的编号为0.00的元件都出现注释“启动”。

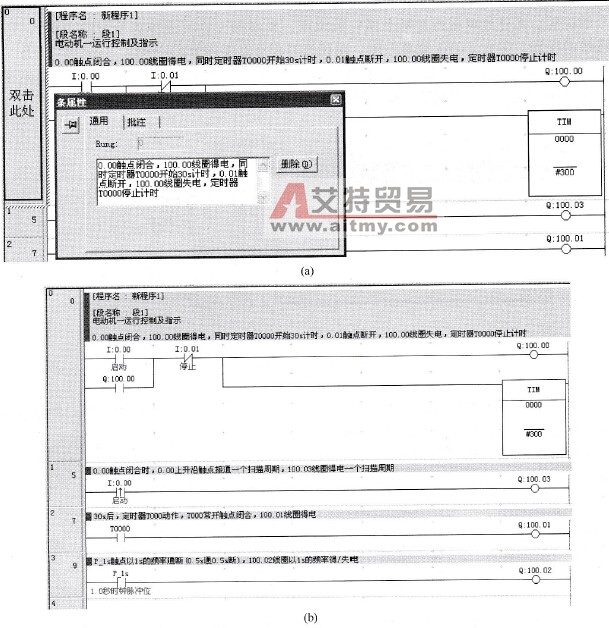

    图4-23    编写条注释和元件注释
