CP1H系列PLC CX-Programmer编程软件主窗口介绍

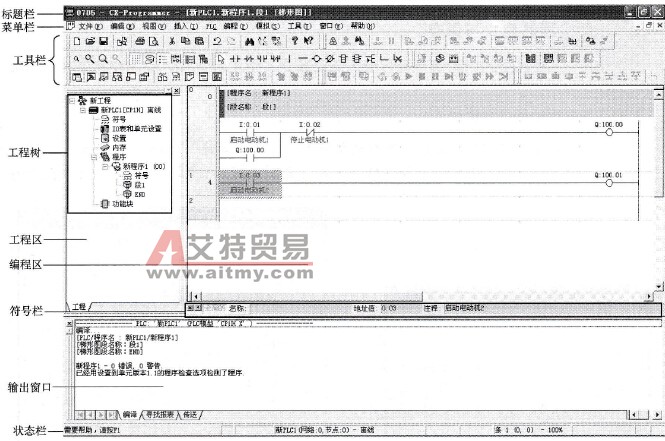

    CX-Programmer软件的主窗口如图4-6所示，它主要由标题栏、菜单栏、工具栏、工程区、编程区、符号栏、输出窗口和状态栏等组成。    ①题栏。用于显示当前工程文件名称、编程软件名称和其他信息。    ②菜单栏。将CX-P软件的大多数功能按用途分成几大类，并以菜单形式显示，单击菜单下的命令执行相应的操作。
    图4-6    CX-Programmer软件的主窗口    ③工具栏。将软件最常用的功能以按钮的形式排列在一起，单击某工具按钮即执行相应的操作，较执行菜单操作更为快捷。执行菜单命令“视图→工具栏”，弹出如图4-7所示的对话框，可在对话框中选择工具栏显示的工具。
    图4-7    自定义工具栏对话框    ④工程区和工程树。在工程区以树分支的形式显示当前工程的内容及结构关系。执行菜单命令“视图→窗口→工作区”，或操作快捷键“Alt+1”，也可单击工具栏上的“”按钮，均能关闭和打开工程区。    ⑤编程区。编写梯形图和语句表程序的区域。    ⑥符号栏。显示编程区当前光标选中位置的符号的名称、地址和注释。    ⑦输出窗口。显示编译程序结果信息、查找报表和程序传送结果等。执行菜单命令“视图→窗口→输出”，或操作快捷键“Alt+2”，也可单击工具栏上的“”按钮，均能关闭和打开输出窗口。    ⑧状态栏。显示有关PLC名称、在线／离线、激活单元的位置等信息。
