CP1H系列PLC的Y型主机单元的输入输出端子接线

    与X/XA型主机单元相比，Y型主机单元在输入端子台增加了高速计数脉冲输入端子，在输出端子台增加了高速脉冲输出端子，故接线与X、XA型主机单元有所不同。    (1)输入端子的接线    Y型主机单元的输入端子接线如图3-19所示。X、XA型主机单元的0CH、1CH均有12个普通输入端子，而Y型主机单元的0CH、1CH均只有6个普通输入端子，其他端子功能变为编码器脉冲输入端子，这些端子功能使用详见第7章的“高速计数器及有关指令的使用”一节内容。

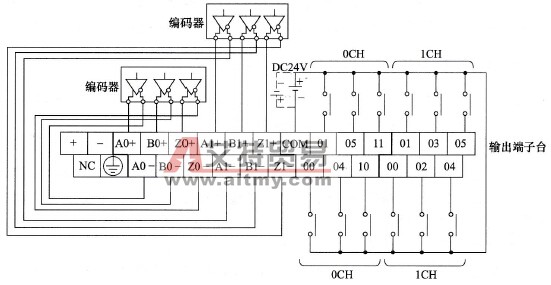

    图3-19    Y型主机单元的输入端子接线    (2)输出端子的接线    Y型主机单元的输出端子接线如图3-20所示。X、XA型主机单元的100CH、101CH均有8个普通输出端子，而Y型主机单元的100CH、101CH均只有4个普通输出端子，其他端子功能变为脉冲输出端子，这些端子功能使用详见第7章的“脉冲输出功能及有关指令的使用”一节内容。

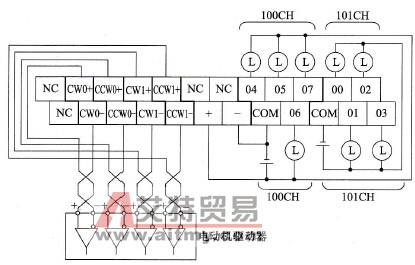

    图3-20    Y型主机单元的输出端子接线
