CP1H系列PLC的主机单元的电源端子接线

    主机单元的供电有两种方式：AC电源供电和DC电源供电。主机单元采用何种供电方式，可查看主机单元型号中的最后一个字母，A表示交流供电，D表示直流供电，如CH1H-X40DR-A型主机单元为交流供电。    (1) AC电源供电型    AC电源供电又称交流电源供电，采用AC电源供电的主机单元的电源接线如图3-13所示，将100～240V的交流电源接到主机单元的L1和L2/N端子，AC电源允许的电压波动范围为AC85～264V。

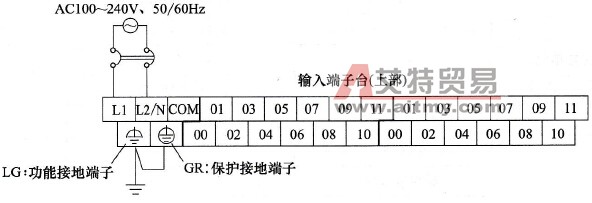

    图3-13    采用AC电源供电的主机单元的电源接线    (2) DC电源供电型    DC电源供电又称直流电源供电，采用DC电源供电的主机单元的电源接线如图3-14所示，将24V直流电源的正负极分别接到主机单元的+、-端子，DC电源允许的电源波动范围为DC 20. 4～26. 4V。

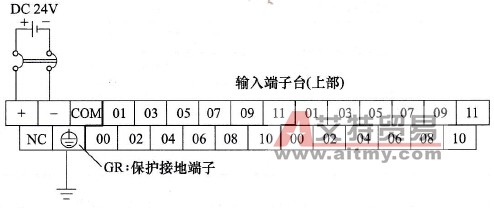

    图3-14    采用DC电源供电的主机单元的电源接线
