CP1H系列PLC的CJ扩展单元及连接技术方法

    CP1H系列PLC除了可以连接小型机CPMIA系列PLC的扩展单元外，还可连接中型机CJ1系列PLC的高功能单元。图3-12是CP1H主机单元与CJ1系列高功能单元的连接图。CP1H主机单元可连接的CJ1系列高功能单元见表3-3。

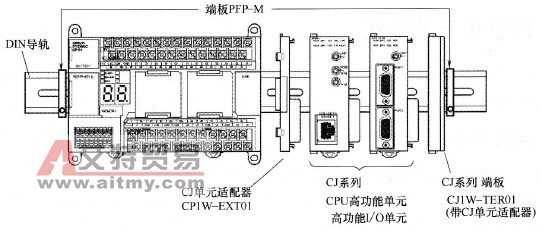

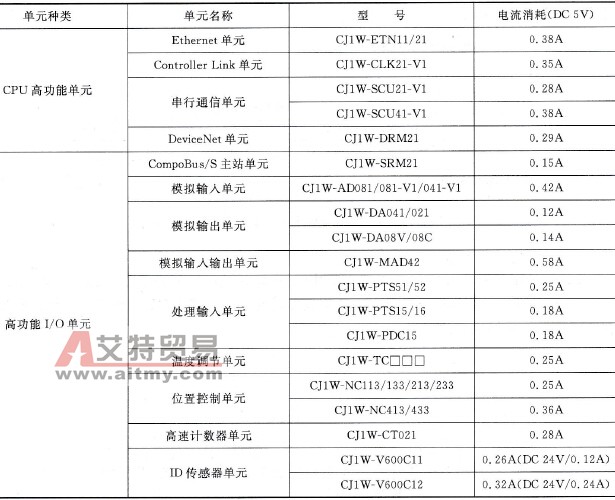

    图3-12    CP1H主机单元与CJ1系列高功能单元的连接    表3-3    CP1H主机单元可连接的CJ1系列高功能单元
    当CP1H主机单元与CJ1系列CPU高功能单元（又称CPU总线单元）连接时，为其分配400个通道，通道范围为1500～1899CH，分为16个单元，每个单元占用25个通道，如0单元占用1500～1524CH。    当CP1H主机单元与CJ1系列高功能I/O单元连接时，为其分配960个通道，通道范围为2000～2959CH，分为96个单元，每个单元占用10个通道，如0单元占用2000～2009CH。
