CP1H系列PLC的任务标志、状态标志和时钟脉冲

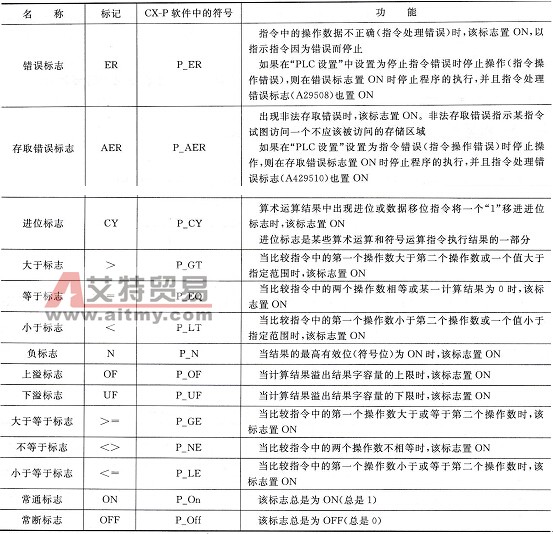

    (1)任务标志(TK)    任务标志(TK)的编号范围是TK00～TK21（32个）。任务标志是只读标志，当某循环任务在执行时，则相应的任务标志为ON (1)，当该循环任务没有被执行或为待机状态时，标志位为OFF。当PLC工作模式（编程、运行和监视）变更或电源复位(ON→OFF→ON)时，任务标志被清除。    (2)状态标志    状态标志主要反映指令执行的结果，如错误标志、进位标志和等于标志。CP1H PLC的状态标志见表3-4。    状态标志位不能用指令直接写入内容，仅可读取。状态标志用标记(如CY、ER)或符号(如P_CY、P_ER)来指定，而不是用地址指定。状态标志在任务切换时被清除，因此状态标志不能传递到下一个循环任务中，而ER、AER标志位只在出现错误的任务中保持。    表3-4    CP1H PLC的状态标志

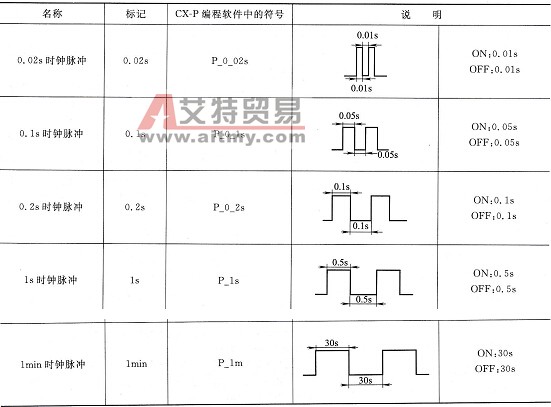

    (3)时钟脉冲    时钟脉冲由系统产生，时钟脉冲有5种，分别是P_0_02s (0.02s)、P_0_1s(0.1s)、P_0_2s (0. 2s)、P_1s (1s)和P_1m (1min)。各时钟脉冲的占空比为50%，即ON、OFF各占一半时间。时钟脉冲说明见表3-5。    表3-5    时钟脉冲说明
    时钟脉冲的ON／OFF时间不能更改，仅可读取（作为接点使用），即使在编程软件CX-Programmer中也是如此。
