CP1H系列PLC的CPM1A扩展单元的通道分配

来源：艾特贸易2017-06-04

简介CP1H 主机单元的输入通道（端子）编号为 0.00 ～ 0.11(OCH) 和 1.00 ～ 1.11(1CH) ，输出通道编号为 100. 00 ～ 100. 07(100CH) 和 101. 00 ～ 100. 07(101CH) 。当 CP1H 主机单元连接 CPM1A 扩展单元后， CP1H 主

CP1H主机单元的输入通道（端子）编号为0.00～0.11 (OCH)和1.00～1.11(1CH)，输出通道编号为100. 00～100. 07 (100CH)和101. 00～100. 07 (101CH)。当CP1H主机单元连接CPM1A扩展单元后，CP1H主机单元的输入／输出通道编号不变，扩展单元通道编号则按连接顺序分配，扩展单元的通道分配如图3-11所示。

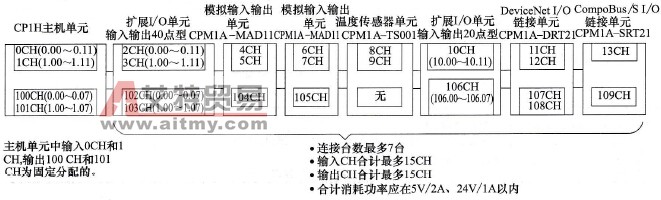

图3-11 扩展单元的通道分配
