PLC的输入单元简介

    按照信号的类型，输入信号可分为开关量和模拟量。PLC的输入单元是用来采集外部现场开关信号的单元。而模拟量信号需要采用特殊功能模块输入，如FX2N - 4AD就是4路模拟量输入模块。外部现场信号提供器件包括按钮开关、行程开关、数字拨码开关、接近开关、光电开关、开关量输出继电器等。    PLC有很强的抗干扰能力，是因为所有的输入信号都是经过光电耦合并经滤波电路后才送入PLC内部电路的。采用光电耦合和滤波的措施后能有效地消除环境中的杂散电磁波等造成的干扰，而且光耦的输入输出具有很高的绝缘电阻，一般能承受1500 V以上的高压而不被击穿。    对于交流供电型PLC，输入方式有无源触点输入和集电极开路输入两种。无源触点输入分为常开触点输入和常闭触点输入两种，如图3-2所示。    开关型传感器常采用集电极开路方式输出。若与PLC的输入端相连，参考如图3-3所示的电路图。    对于FX2N系列PLC而言，直流24 V的输入电流为7 mA。但为了可靠起见，当输入继电器为ON时，需要4.5 mA以上的电流，为OFF时，应确保电流在1.5 mA以下。当采用集电极开路输入时，一般来说，可以使用PLC自备的24 V电源。若外部开关型传感器需要使用外部电源，也应该为24 V电源，且传感器的输出晶体管应该选用NPN型集电极开路方式。

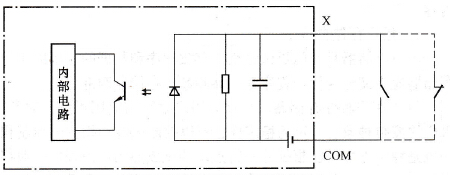

    图3-2    无源触点输入方式

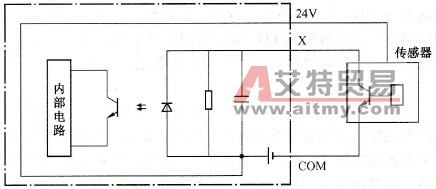

    图3-3    集电极开路输入方式
