PLC的输出单元简介

    按照信号类型PLC的输出单元可分为交流信号输出、直流信号输出和交直流信号输出。与之对应的输出类型分为晶闸管型、晶体管型和继电器型。输出电流典型值为0.5～2 A，负载电源由外部现场提供。    1)交流型输出方式    交流型输出方式的驱动元件采用三端双向可控硅，对于FX2N系列PLC，其外部电源采用85~242 V交流电，单点最大负载电流可达0.3 A，有较强的驱动能力。由OFF到ON的响应时间在1 ms以下，由ON到OFF的响应时间在10 ms以下。交流型输出方式如图3-4所示。
    图3-4    交流型输出方式    2)直流型输出方式    直流型输出方式的驱动元件采用集电极开路的晶体管，对于FX2N系列PLC，其外部电源采用5～30 V直流电，单点输出最大负载电流达0.5 A，驱动能力较强。响应时间在1 ms以下。直流型输出方式如图3-5所示。    3)交直流型输出方式    交直流型输出方式采用继电器型驱动输出，是使用最为广泛的一种输出模式。对于FX2N系列PLC而言，继电器输出方式的外部电源可采用250 V交流电或者30 V以下的直流电。单点最大负载电流可达2A，有很强的驱动能力。响应时间约为10 ms。交直流型输出方式如图3-6所示。    若输出采用24 V的电源驱动负载，可选用PLC自带的24 V电源。另外，可根据负载大小和电源驱动情况采用集中供电或者分散供电的方式进行供电。

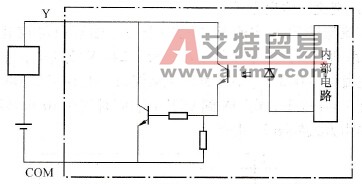

    图3-5    直流型输出方式
    图3-6    交直流型输出方式
