FX2N系列PLC的单相无启动/无复位计数器C235~C240

    以C235为例说明单相无启动/无复位计数器的使用方法，如图4-18所示。

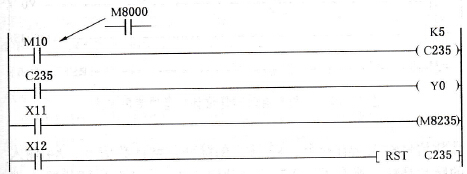

    图4-18    单相无启动/无复位计数器的使用方法    内置高速计数器的使用方法和32位增/减计数器基本一致，M8235用于控制C235的计数增减性，X12作为C235的复位条件。但需要注意的是，C235的计数脉冲输入端是X0。而图4-18中X10仅作为C235能够计数的一个条件，如果编程时不要任何条件，则可换成PLC运行监控特殊辅助继电器M8000，只要PLC运行程序时M8000总为1就满足C235计数的条件。
