FX2N系列PLC的内置32位高速计数器

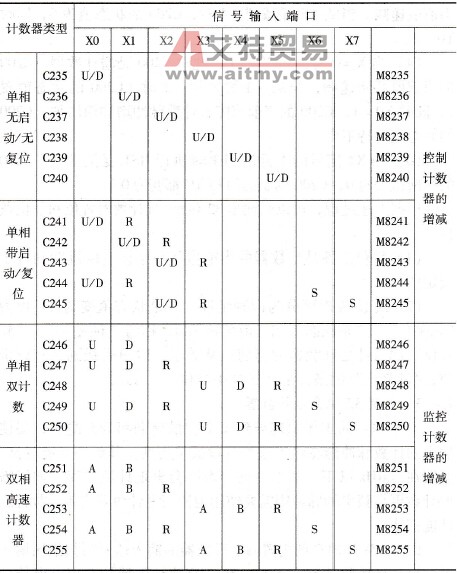

    由于PLC的工作原理导致每个扫描周期都为几毫秒，要使输入的计数脉冲能在输入采样阶段被采集到，其频率不能过高，一般在100Hz以下，甚至更低，否则会出现计数错误。如果需要计数更高频率的脉冲则需要使用内置高速计数器或者计数特殊功能模块。    FX2N系列PLC的内置高速计数器的输入信号与扫描周期无关，最高计数脉冲频率为60 kHz。高速计数器均有掉电保持功能，通过参数设定也可变成不具有掉电保持功能。其标号范围为C235~C255，它们都是32位增/减计数器。控制或监控计数器的增减性也是靠特殊辅助继电器。这些计数器共分为4类，其信号输入端口被固定在X0~ X7，具体信息见表4-2。    表4-2    内置高速计数器信息表
    注：U-加计数输入；    D-减计数输入；    R-复位输入；    S-启动输入；    AB-相。
