FX2N系列PLC的32位增/减计数器

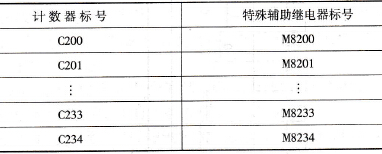

    FX2N系列PLC的32位增/减计数器标号范围为C200~C234。其中，C200~ C219不具有掉电保持功能，可通过参数设置将其设定为具有掉电保持功能；C220~C234具有掉电保持功能，可通过参数设定将其设定为不具有掉电保持功能。    32位增/减计数器对计数信号的上升沿计数，其增减性由对应的特殊辅助继电器M8200~ M8234控制。当特殊辅助继电器为1时，对应的计数器为减计数器；当特殊辅助继电器为0时，对应的计数器为增计数器。初始状态时M8200~M8234的值为0，因此C200~C234的默认状态为增计数器。32位增/减计数器的增减性控制对应的特殊辅助继电器见表4-1。    32位增/减计数器计数范围为- 2147483648~+2147483647。当+2147483647再进行加计数时，当前值就变成- 214783648；同样，当- 2147483648再进行减计数时，当前值就变成+ 2147483647。32位增/减计数器的使用方法如图4-16所示，程序运行过程如图4-17所示。    表4-1    32位增/减计数的增减性控制对应的特殊辅助继电器表

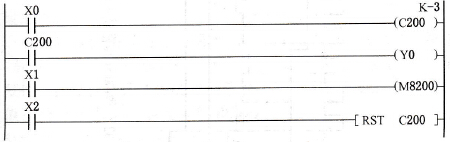

    图4-16    32位增/减计数器的使用方法    C200对X0的上升沿进行计数，计数值设定为-3。程序运行可分为以下几个阶段：    (1)当X1 =1时，M8200 =1，此时C200是减计数器，故C200的当前值从0开始逐渐递减至-5。注意此时C200的状态值和Y0的值都没有置1。    (2)当X1 =0时，M8200=0，此时C200是增计数器，C200的当前值开始递增，当从-4增加到-3时，C200的状态值置1，同时Y0 =1。C200的当前值随着计数脉冲的增加而增加，C200的状态值保持不变。

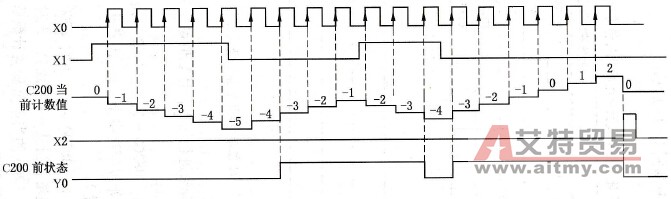

    图4-17    32位增/减计数器程序运行过程    (3)当X=1时，M8200 =1，此时C200是减计数器，C200当前值递减。当从-3递减到-4时，C200的状态值为0，同时Y0 =0。    (4)当X=0时，M8200 =0，此时C200是增计数器，C200的当前值开始递增，当从-4增加到-3时，C200的状态值置1，同时Y0 =1。C200的当前值随着计数脉冲增加而增加，C200的状态值保持不变。    (5)当X2信号的上升沿到来时执行RST复位指令，C200的当前值变为0，C200的状态值和Y0都变为0。    根据上述过程，可以归纳出32位增/减计数器置位和复位条件。    (1)置位条件是计数器的当前值从小于设定值跳跃到等于设定值。    (2)复位条件可分为两种情况：一是状态值变为0，称为“软复位”；二是状态值和当前值都为0，称为“硬复位”。“软复位”的条件是计数器的当前值从等于设定值跳跃到小于设定值；“硬复位”的条件是外部RST复位。
