FX2N系列PLC的16位增计数器

    FX2N系列PLC的l6位增计数器标号范围为C0~C199。其中，C0~ C99不具有掉电保持功能，可通过参数设置将设定为具有掉电保持功能；C100~C199具有掉电保持功能，可通过参数设定将其设定为不具有掉电保持功能。    16位增计数器的计数设定范围为0~ 32767。其使用方法如图4-14所示，程序运行过程如图4-15所示。    C0对X0的上升沿计数，计数长度设定为3。当计数信号的上升沿达到3个后，C0的状态值上跳为1。此时即使X0仍有上升沿，C0的当前值保持不变。当复位信号X1为1时，C0复位，此时C0的当前计数值和状态值都变为0。

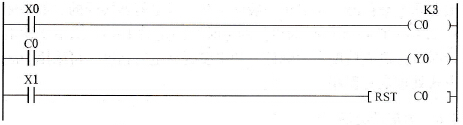

    图4-14    16位增计数器的使用方法

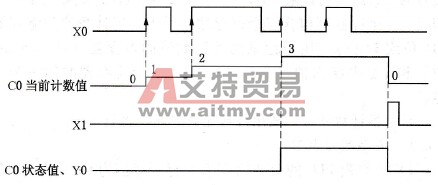

    图4-15    16位增计数器程序运行过程
