FX2N系列PLC的积算型定时器

来源：艾特贸易2017-06-04

简介FX2N 系列 PLC 积算型定时器的标号范围是 T246~T255 。其中， T246~T249 的定时单位为 1 ms ，定时时间范围为 0 ～ 32. 767 s ： T250~ T255 的定时单位为 100 ms ，定时时间范围为 0 ～ 3276.7 s 。积算

    FX2N系列PLC积算型定时器的标号范围是T246~T255。其中，T246~T249的定时单位为1 ms，定时时间范围为0～32. 767 s：T250~ T255的定时单位为100 ms，定时时间范围为0～3276.7 s。    积算型定时器和通用型定时器的使用方法基本相同，图4-9所示为积算型定时器的使用方法。

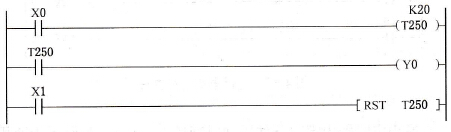

    图4-9    积算型定时器的使用方法    T250的定时条件是X0 =1，复位条件是X1 =1。积算型定时器状态值置位的条件是当定时条件累计时间达到定时长度，且执行一次OUT T250指令；其复位条件是需要用外部复位（RST复位）。积算型定时器的运行过程如图4-10所示。

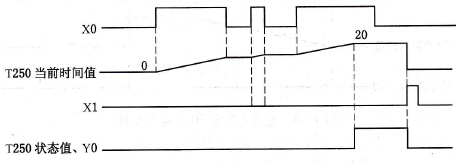

    图4-10    积算型定时器的运行过程
