FX2N系列PLC的通用型定时器

    FX2N系列PLC通用定时器标号范围是T0~T245。其中，T0~T199的定时单位为100 ms，T200~，I245的定时单位为10 ms。T0~ T199的定时范围为0~3276.7 s；I200~T245的定时范围为0~ 232. 67 s。    通用定时器的使用方法如图4-7所示。
    图4-7    定时器的使用方法    通用定时器由定时条件驱动时间递增。图4-8所示为通用定时器T0的运行过程。X0 =1是定时器定时的条件。当X0=1时，定时器T0当前时间长度递增，当时间递增到2s时，执行一次OUT T0指令，T0的状态值为1，从而Y0的值为1。当定时条件被破坏，即X0 =0时，T0的当前值变为0，T0的状态值跳转为0，T0复位。

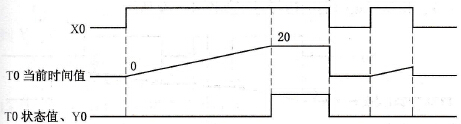

    图4-8    通用定时器T0的运行过程    对于定时器的编程，我们使用最多的是定时器的状态值，也就是定时器的置位条件和复位条件。根据前述可知，通用型定时器的置位条件是定时条件持续时间达到定时时间；复位条件是定时条件被破坏。
