FX2N系列PLC的单相双计数器C246~C250

    以C250计数器为例说明单相双计数器的使用方法。C250的计数信号输入端有两个，X3输入的脉冲是增计数信号，X4输入的脉冲是减计数信号。X7是启动输入端口，X5是复位输入端口。其使用方法如图4 - 20所示，其运行过程如图4-21所示。

    图4-20    单相双计数器的使用方法

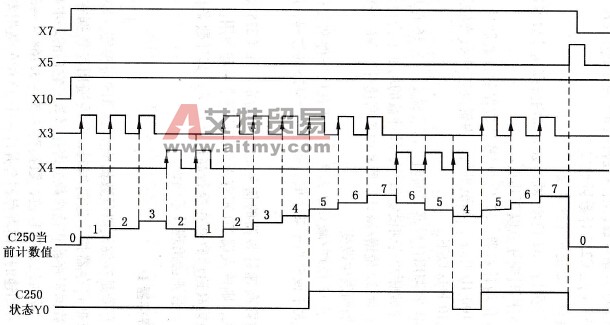

  图4-21    单相双计数器的运行过程    图4-20中X10 =1仅作为C250开始计数的条件之一，当X7也同时为1时，C250开始计数。值得注意的是M8250是只读参数，可以通过查阅M8250的值来确定C250当前是增计数器还是减计数器。
