FX2N系列PLC的单相带启动和复位计数器C241~C245

    以C245为例说明单相带启动和复位计数器的使用方法。C245计数器的计数脉冲信号由X2输入，启动信号X7输入，复位信号X3输入，M8235用于控制计数器的增减性。其使用方法如图4-19所示。    当X10 =1，且X7的值也为1时，计数器开始计数。X10=1仅仅作为C245计数的一个条件，如果不需要这个条件，则可用M8000替代。当X3 =1或者X12=1时，C245被复位，此时计数器当前值和状态值都为0。

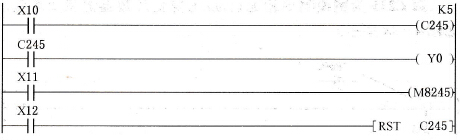

    图4-19    单相带启动和复位计数器的使用方法
