PLC的功能块图(FBD)简介

    如果把图3-7所示的梯形图用逻辑门来表示（图3-11），当逻辑门控制电路确定后，需要的功能也就实现了。类似逻辑门控制电路的编程语言就是功能块图。

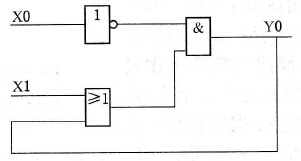

    图3-11    逻辑门控制电路    目前，只有部分PLC的编程环境支持此项功能，如西门子的LOGO等。    虽然FX2N系列PLC没有支持功能块图的编程环境，但是其编程策略值得我们借鉴。对于输入输出点数不是很多的系统而言，我们可以先按照设计数字电路的方法列出真值表，找到输入与输出的逻辑关系，在简化逻辑表达式后，转化成对应的梯形图。当然此种策略只适用于特别简单的系统。    根据前述，我们知道每一种编程语言其实就是一种编程策略的体现。从表达方式上而言，笔者建议使用梯形图语言，但是可借鉴各种编程语言所对应的编程策略。
