FX2N系列PLC的PLS、PLF脉冲指令

    PLS和PLF是两条脉冲指令。PLS表示信号的上升沿到来时输出一个脉冲，脉冲宽度为一个扫描周期；PLF表示信号下降沿到来时输出一个脉冲，脉冲宽度为一个扫描周期。PLS、PLF脉冲指令的功能及操作过程见表5-10。    表5-10    PLS、PLF脉冲指令的功能及操作过程
    在处理输入信号时往往考虑两种情况：一是高电平；二是边沿信号。边沿信号往往表示动作的起始或结束，PLS和PLF可以方便地找到这个时间点。因为PLS和PLF输出脉冲只有一个扫描周期，往往需要自锁才能达到长时间为高电平。PLS、PLF脉冲指令的使用方法如图5-26所示。    当X0有上升沿时，M0产生一个扫描周期宽度的脉冲，M0 =1，使Y0置位为高电平；当X1有下降沿时，M1产生一个扫描周期宽度的脉冲，M1 =1，使Y0复位为低电平。

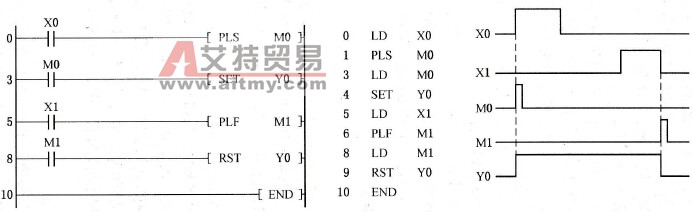

    图5-26    PLS、PLF脉冲指令的使用方法
