FX2N系列PLC的INV取反指令

来源：艾特贸易2017-06-04

简介PLC 在计算常闭触点时是将对应寄存器中的值取反。在 FX2N 系列 PLC 中提供专用的取反指令 INV 。 INV 指令的功能及操作过程见表 5-8 。表 5-8 MC 、 MCR 指令的功能及操作过程取反指令较为

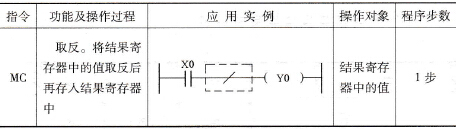

    PLC在计算常闭触点时是将对应寄存器中的值取反。在FX2N系列PLC中提供专用的取反指令INV。INV指令的功能及操作过程见表5-8。    表5-8    MC、MCR指令的功能及操作过程
    取反指令较为简单，每次运行INV指令，相当于把结果寄存器的当前值取反后再存人结果寄存器。其使用方法如图5 -23所示。    因为INV操作需要对结果寄存器进行取反操作，因此在和其他触点并联或串联使用时需要注意使用ANB或ORB指令，如图5-24所示。

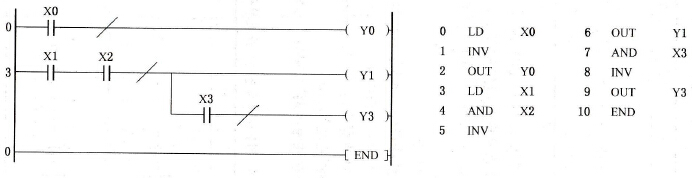

求反指令的使用方法     图5-23    求反指令的使用方法

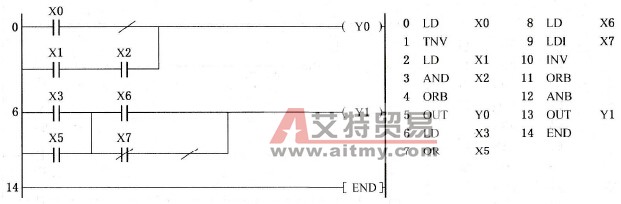

求反指令使用实例     图5-24    求反指令使用实例
