FX2N系列PLC的MC、MCR主控指令

    在编程时，经常遇到多个线圈同时受一个或一组接点控制的情况，如图5-20所示。

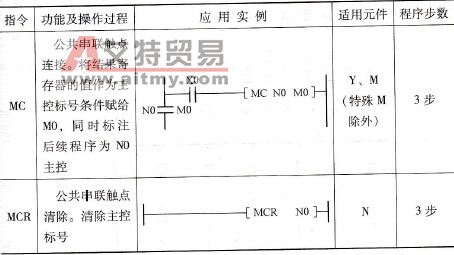

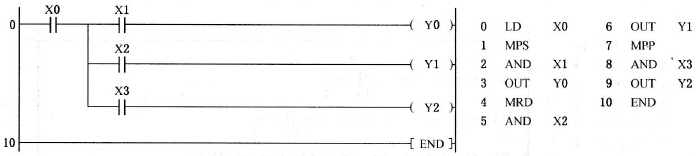

    图5-20    需要使用堆栈指令的梯形图    图5-20所示的程序中，X0同时控制三个程序分支，在转化成指令表时需要用到堆栈指令，这样数据不断进栈和出栈会导致程序运行效率不高，而且当X0 =0时，不用计算后续过程也可知Y0、Y1、Y2的输出值肯定为0。但由于转化指令使PLC必须按照指令先后按部就班的工作。为解决这一问题，提高PLC的工作效率，PLC提供了主控指令MC、MCR。    MC、MCR主控指令的功能及操作过程见表5-7。    袁5-7    MC、MCR指令的功能及操作过程
    将图5-20所示的程序改成主控方式控制，如图5- 21所示。程序在执行主控指令时遵循以下原则。    (1)当X0=1时，执行MC和MCR之间的指令，但须重新开辟结果寄存器，相当于左母线右移一格。    (2)当X0=0时，不执行MC和MCR之间指令。但其间的所有元件按两种方式赋值：积算型定时器、计数器中需要用SET/RST驱动的元件保持先前状态不变；通用定时器、定时器用OUT指令输出的元件、其他用OUT指令输出的元件断开。    (3)当执行MCR后，主控标号清除，左母线相当于左移一格。    NO作为主控的标号，如果不嵌套可以重复使用。如果嵌套主控，使用MC指令时则标号从小到大递增，使用MCR指令时标号从大到小递减。嵌套总共不超过8级。主控的嵌套方式如图5-22所示。

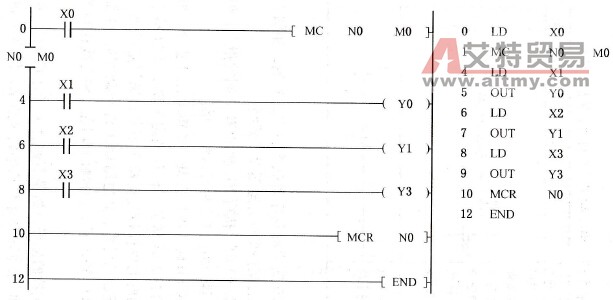

    图5-21    主控指令优化梯形图程序

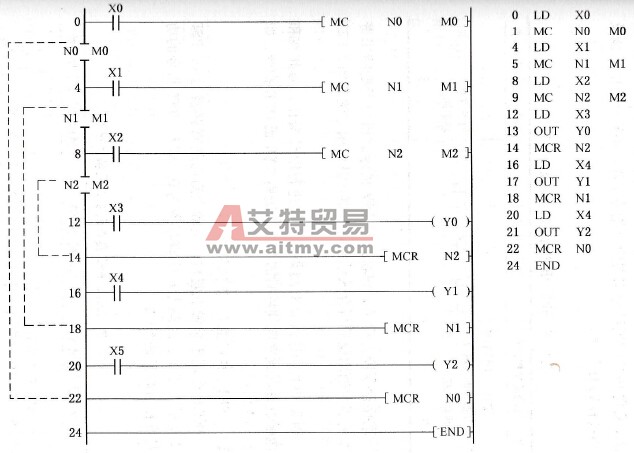

    图5-22    主控指令嵌套使用方法
