FX2N系列PLC的ANB并联触点块串联指令

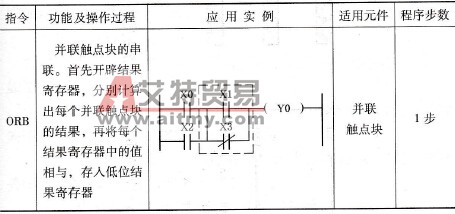

    ANB指令是用于并联触点块的串联方式，需要开辟新的结果寄存器。其功能及操作过程见表5-5。    表5-5    ORB指令的功能及操作过程
    ANB指令的使用方法及运行过程如图5-11所示。

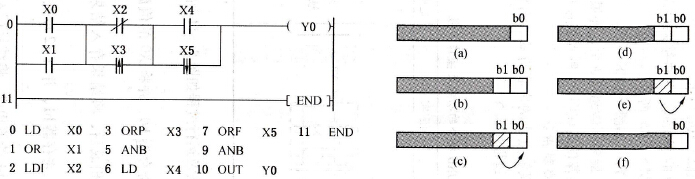

    图5-11    ANB指令的使用方法及运行过程    程序运行过程：    (1)开辟一个结果寄存器b0，并将X0的值放入其中，LD X0。    (2) X1与b0的值相或后，将结果存人结果寄存器，OR X5，如图5-11a所示。    (3)开辟另一个结果寄存器b1，并将X2取反后的值放入其中，LDI X2。    (4) X3的上升沿与b1的值相或，将结果存入结果寄存器，ORP X3，如图5- 11b所示。    (5)将b1的值与b0值相与，存入b0中，同时关闭b1结果寄存器，ANB，如图5-11c所示。    (6)开辟一个结果寄存器b1，将X4的值存入结果寄存器，LD X4。    (7) X5的下降沿和b1的值相或，将结果存入b1中，如图5 - 11d所示。    (8) b1的值和b0的值相与，将结果存入b0，同时关闭b1结果寄存器，使用ANB，如图5- 11e所示。    (9)将b0的值送给Y0，使用OUT Y0，如图5-11f所示。    ANB还可以连用，将图5-11中的梯形图对应的指令表改成如图5 -12所示的形式。    程序运行过程：    (1)开辟三个结果寄存器，分别保存三个串联块的结果，如图5 -12a至图5-12c所示。    (2)将b2的值和b1的值相与，并将结果存入b1中，同时关闭b2结果寄存器，如图5-12d所示。    (3)将b1的值和b0的值相与，并将结果存入b0中，同时关闭b1结果寄存器，如图5-12e所示。    (4)将b0的值送给Y0，如图5-12f所示。    如果连续使用ANB，最多不能超过8个，即最多只能有8个并联触点块串联。一般推荐使用图5 -11的形式。    图5-13所示为一个结构较为复杂的梯形图。程序包含了串联触点块并联和并联触点块两种情况。联系结果寄存器，请读者自己分析其运行过程。

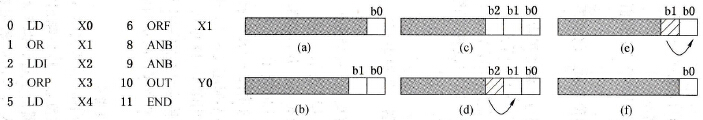

    图5-12    连续使用ANB指令的运行过程

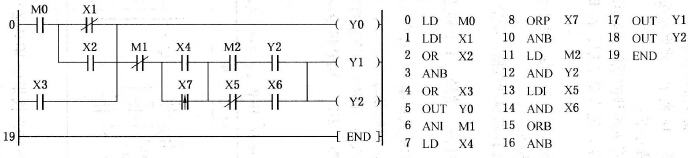

    图5-13    指令的综合应用
