FX2N系列PLC的ORB串联触点块并联指令

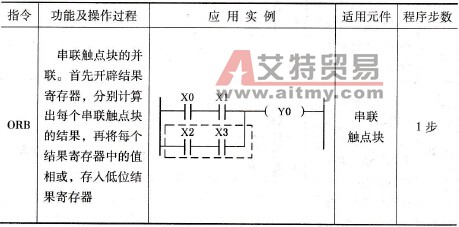

    ORB指令是用于串联触点块的并联方式，需要开辟新的结果寄存器。其功能及操作过程见表5 -4。    表5-4    ORB指令的功能及操作过程

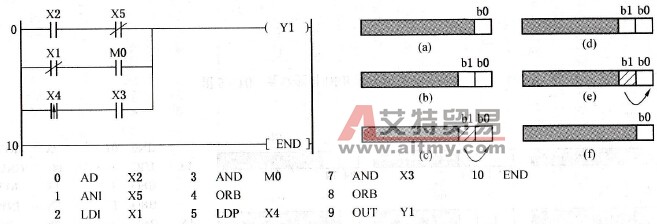

  ORB指令的使用方法及运行过程如图5-9所示。
    图5-9    ORB指令的使用方法及运行过程    程序运行过程：    (1)开辟一个结果寄存器b0，并将X2的值放入其中，使用LD X2。    (2) X5的值取反，与b0的值相与后，将结果存入结果寄存器，使用ANI X5，如图5-9a所示。    (3)开辟另一个结果寄存器b1，并将X1取反后的值放入其中，使用LDI X1。    (4) M0与b1的值相与，将结果存人结果寄存器，使用AND M0，如图5-9b所示。    (5)将b1的值与b0值相或，存入b0中，同时关闭b1结果寄存器，使用ORB，如图5-9c所示。    (6)开辟一个结果寄存器b1，将X4上升沿的值存入结果寄存器，使用LDP X4。    (7) X3和b1的值相与，将结果存入b1中，如图5-9d所示。    (8) b1的值和b0的值相或，将结果存入b0，同时关闭b1结果寄存器，使用ORB，如图5-9e所示。    (9)将b0的值送给Y1，使用OUT Y1，如图5-9f所示。    ORB还可以连用，将图5-9中的梯形图对应的指令表改成如图5-10所示的形式。

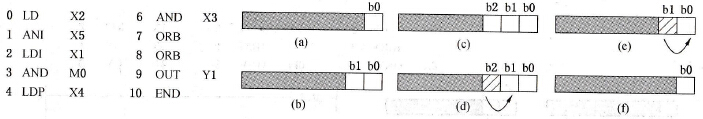

    图5-10    连续使用ORB指令的运行过程    程序运行过程：    (1)开辟三个结果寄存器，分别保存三个并联分支的结果，如图5 -10a至图5-10c所示。    (2)将b2的值和b1的值相或，并将结果存入b1中，同时关闭b2结果寄存器，如图5-10d所示。    (3)将b1的值和b0的值相或，并将结果存入b0中，同时关闭b1结果寄存器，如图5-10e所示。    (4)将b0的值送给Y1，如图5-10f所示。    如果连续使用ORB，最多不能超过8个，即最多只能有8个串联触点块并联。一般推荐使用如图5-9所示的形式。
