FX2N系列PLC的OR、ORI、ORP、ORF或指令

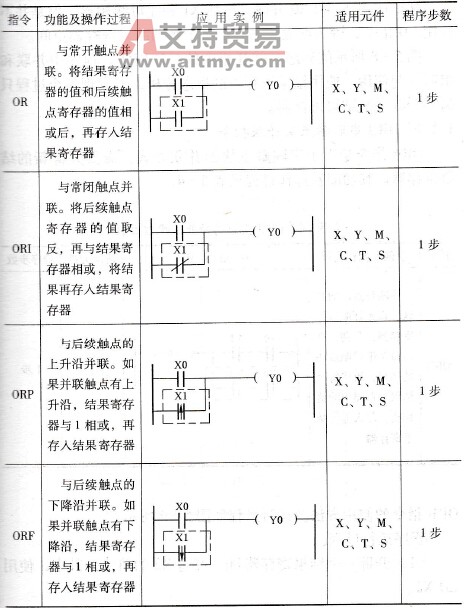

    本组指令的核心是OR，在逻辑运算上表示或，在梯形图中表示将两个触点并联。ORI表示并联触点是个常闭触点，ORP表示捕捉并联触点的上升沿，ORF表示捕捉并联触点的下降沿。OR、ORI、ORP、ORF指令的功能及操作过程见表5-3。    表5-3    OR、ORI、ORP、ORF指令的功能及操作过程
    OR、ORI、ORP、ORF表示并联触点的个数理论上没有限制，可以多次重复使用。但并联步数不能超过系统程序存储器大小，在连接有外围设备的情况下，建议不超过24个触点。如果特殊情况需要并联较多触点，可参照图5-4中的处理办法。OR、ORI、ORP、ORF指令的基本使用方法如图5-7所示。    梯形图中X1和X0并联，虽然X1和左母线相连，但是并不使用LD指令，因为此处无需开辟一个新的结果寄存器空间。    图5-8所示的程序是并联指令的扩展用法。程序中并联和串联一起使用，使用结果寄存器的概念分析，可发现整个过程只需要开辟一个结果寄存器。

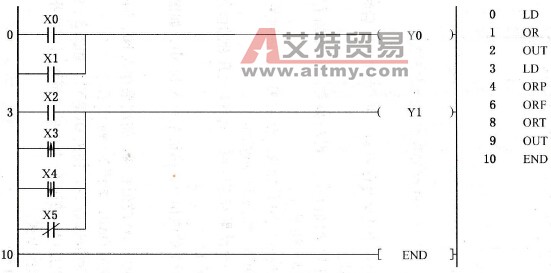

    图5-7    OR、ORI、ORP、ORF指令的基本使用方法

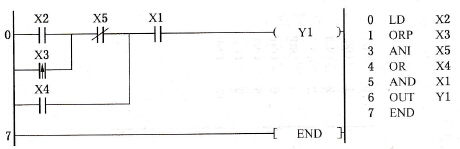

    图5-8    OR和AND指令合用梯形图
