FX2N系列PLC数据寄存器的用法

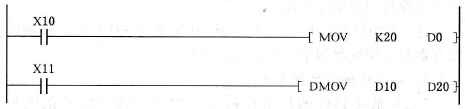

    为了说明数据寄存器的用法，我们先看两个特殊功能指令MOV和DMOV。它们都是数据传输指令，其中MOV是单字节指令，数据传输为16位，DMOV是双字节指令，数据传输为32位。如图4 - 24所示，该程序的作用如下：当X10 =1时，将十进制数20送给D0这个寄存器；当X11 =1时，将D11D10中的内容送给D21D20。注意，此处D11D10作为一个32位数，其中D10是低16位，D21D20作为一个32位数，其中D20是低16位。但是在程序中只出现低位的标号。
    图4-24    数据寄存器使用方法    数据寄存器的用法可分为以下几类：    (1)数据存储，如图4- 24中的MOV指令，是将20存到D0中。    (2)将数据存储到其他数据寄存器中，如图4- 24中的DMOV指令，是将D11D10中的内容送给D21D20。    (3)作为定时器和计数器的设定值，在图4- 25所示的程序中，D0内容作为T0的设定值，D21D20作为C200的设定值，注意此处D20仅是32位数据的低位。    (4)读取定时器和计数器的当前值，在图4- 26所示的程序中，将定时器T0的当前值送入D0中，将C201的当前值送到D21D20中。

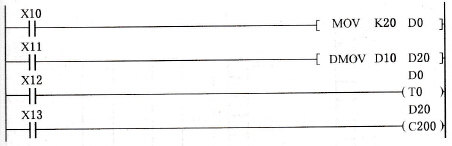

    图4-25    数据寄存器作定时器、计数器的设定值
    图4-26    数据寄存器保存定时器、计数器的当前值
