FX2N系列PLC的LD、LDI、LDP、LDF、OUT指令

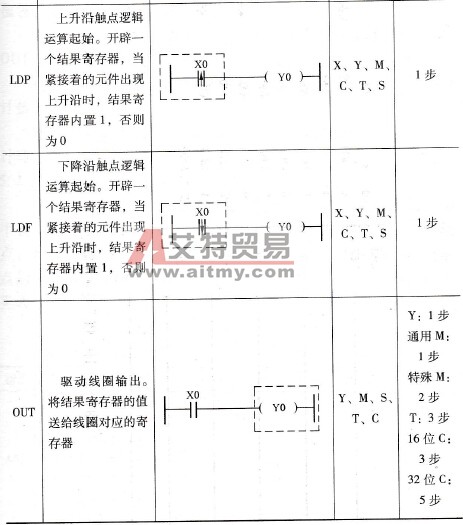

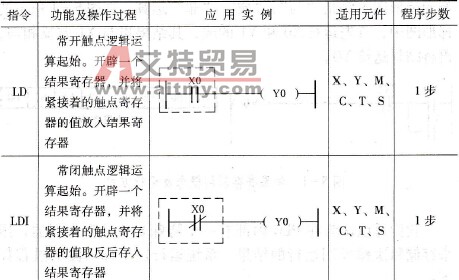

    LD、LDI、LDP、LDF是一组指令，其主要指令是LD，它的主要作用是取值，时时开辟一个结果寄存器位。I、P、F是作为LD的后缀，分别表示取反、上升沿、下降沿。OUT指令是输出，可以认为是将结果寄存器的值送给指定的寄存器。LD、LDI、LDP、LDF、OUT指令的功能及操作过程见表5-1。    表5-1    LD、LDI、LDP、LDF、OUT指令的功能及操作过程

    LD、OUT指令应用实例如图5-2所示。

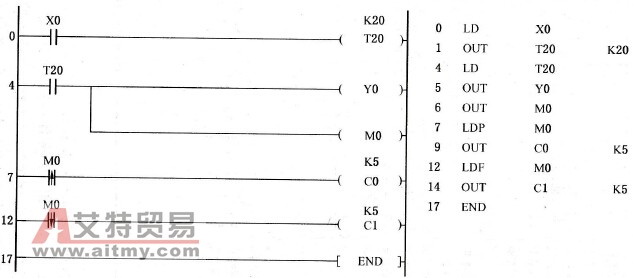

    图5-2    LD、OUT指令应用实例    梯形图第4步：LD T20表示开辟一个结果寄存器，并将120的状态值存入其中；然后OUT Y0表示将结果寄存器的值送给Y0，此处结果寄存器的值就是T20的状态值；最后OUT M0表示将结果寄存器的值送给M0。由T20开辟的结果寄存器的值先被传送给了Y0，由于寄存器并没有被覆盖，因此可以再次将结果寄存器的值赋给M0。由此可以看出，只要结果寄存器的值不被覆盖，它可以无限次输出给线圈。    对于定时器和计数器而言，设定定时长度和计数值时，在OUT后必须跟常数。    梯形图第7步表示当捕捉到M0的上升沿时，对C0做一次计数。    梯形图第12步表示当捕捉到M0的下降沿时，对C1做一次计数。
