S7-200 PLC模拟量I/O映像区的大小

来源：艾特贸易2017-06-04

简介主机提供的模拟 I/O 映像区大小为： CPU 221 模块无模拟 I/O 映象区； CPU 222( 及 CN) 模块有 16 输入通道 /16 输出通道； CPU 224 （及 CN ）模块、 CPU 224 XP （及 CN ）模块、 CPU 226 （及 CN ）模块

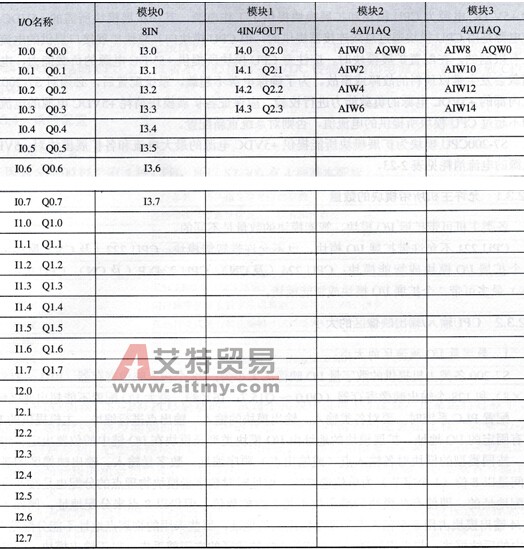

主机提供的模拟I/O映像区大小为：CPU 221模块无模拟I/O映象区；CPU 222(及CN)模块有16输入通道/16输出通道；CPU 224（及CN）模块、CPU 224 XP（及CN）模块、CPU 226（及CN）模块有32输入通道/32输出通道。模拟量的最大I/O配置不能超出此区域，模拟量扩展模块总是以两个字节递增方式来分配空间的。表2-22所示为CPU226的I/O配置及地址分配。表2-22 CPU 226的I/O配置及地址分配
