S7-200 PLC的特殊标志位存储器(SM)简介

来源:艾特贸易2017-06-04

简介特殊标志位即特殊内部线圈,它是用户程序与系统程序之间的界面,为用户提供一些特殊的控制功能及系统信息,用户对操作的一些特殊要求也通过特殊标志位通知系统。特殊标志位区

    特殊标志位即特殊内部线圈,它是用户程序与系统程序之间的界面,为用户提供一些特殊的控制功能及系统信息,用户对操作的一些特殊要求也通过特殊标志位通知系统。特殊标志位区域分为只读区域(SM0SM29)和可读写区域,在特殊标志位的只读区,用户只能使用其触点,例如:SM0.0用于RUN监控,PLCRUN方式时SM0.0恒为1SM0.3在开机后进入RUN方式时,该位将接通一个扫描周期;SM0.4能提供周期为1min,占空比为50%的时钟脉冲;SM0.6为扫描时钟,本次扫描时置1,下次扫描时置0    可读写特殊标志位用于特殊控制功能。例如,用于自由通信口设置的SMB30,用于定时中断间隔时间设置的SMB34/SMB35,用于高速计数器设置的SMB36SMB65,用于脉冲串输出控制的SMB66SMB85等。    尽管SM区是基于位存取的,但也可以按字节、字、双字来存取数据,特殊标志位存储器(SM)的地址格式如下所示。    位地址:SM[字节地址][位地址],如SM0.1    字节、字、双字地址:SM[数据长度][起始字节地址],如SMB196SMW200SMD546    CPU 226模块特殊标志位存储器的有效地址范围为:SM (0.0549.7)SMB(0549):SMW(0548):SMD(0546)    2-30和表2-31分别为SMB0的各个位功能描述和SM其他状态字功能表。    2-30    SMB0的各个位功能描述

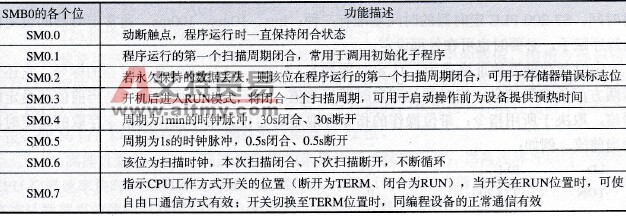

SMB0的各个位功能描述

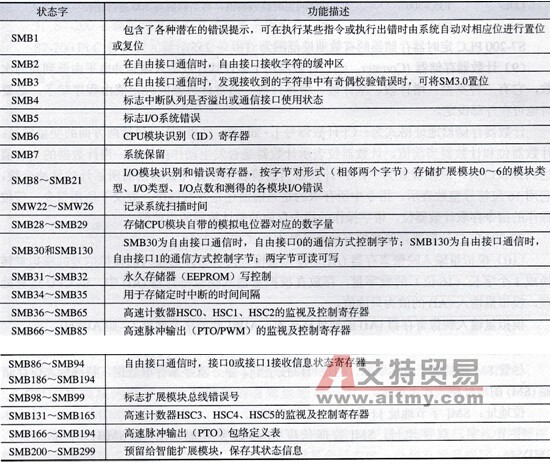

    2-31    SM其他状态字功能表SM其他状态字功能表
