FX2N系列PLC的元件组Kn

来源：艾特贸易2017-06-04

简介在程序中需要批量处理某种元件，此时元件组 Kn 能起到简化程序的作用。 Kn 表示有 n 组元件，每组 4 个元件。例如， K2X0 表示有 2 组共 8 个元件， X0 是该组元件的最低位，因此表示

在程序中需要批量处理某种元件，此时元件组Kn能起到简化程序的作用。Kn表示有n组元件，每组4个元件。例如，K2X0表示有2组共8个元件，X0是该组元件的最低位，因此表示X7~ X0。这样可以将位元件当做字元件来用，其使用方法如图4-30所示。

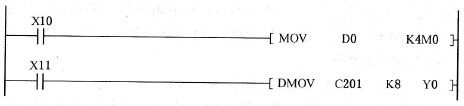

元件组的使用方法图4-30 元件组的使用方法程序中当X10 =1时，将16位数据寄存器D0中的内容送到M15~M13、M12~M9、M8~M4、M3~M0四组16个辅助继电器组成的元件组中；当X11=1时，将32位增／减计数器的当前值送到Y37～Y34、Y33～Y30、Y27～Y24、Y23～Y20、Y17～Y14、Y13～Y10、Y7~ Y4、Y3~Y0组成的元件组中。
